Cách Kiểm Tra Máy Biến Áp 3 Pha: Hướng Dẫn Chi Tiết Từ A-Z

Bạn đang muốn kiểm tra máy biến áp 3 pha nhưng chưa biết bắt đầu từ đâu? Bài viết sau đây sẽ cung cấp cho bạn cách kiểm tra máy biến áp 3 pha chi tiết, dễ hiểu và đầy đủ nhất. Dù bạn là kỹ thuật viên mới vào nghề hay đang tìm cách chuẩn hóa quy trình bảo trì, đây sẽ là tài liệu hữu ích giúp đảm bảo máy biến áp luôn hoạt động an toàn, ổn định và hiệu quả.

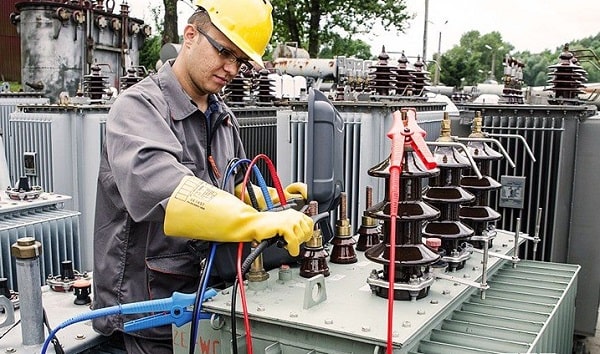

Tại Sao Cần Thực Hiện Kiểm Tra Máy Biến Áp 3 Pha Định Kỳ?

Bạn có bao giờ tự hỏi tại sao các chuyên gia luôn nhấn mạnh tầm quan trọng của việc kiểm tra máy biến áp 3 pha không? Đó không chỉ là một quy trình kỹ thuật đơn thuần mà còn là “tấm khiên” bảo vệ cho toàn bộ hệ thống điện và sự an toàn của con người. Dưới đây là những lý do chính:

• Đảm bảo an toàn vận hành: Đây là ưu tiên hàng đầu. Máy biến áp hoạt động sai lệch hoặc hư hỏng có thể gây ra sự cố nghiêm trọng như chập điện, cháy nổ, gây nguy hiểm cho tính mạng và tài sản. Cách kiểm tra máy biến áp 3 pha định kỳ giúp phát hiện các dấu hiệu bất thường trước khi chúng trở thành mối đe dọa.
• Phát hiện sớm hư hỏng tiềm ẩn: “Phòng bệnh hơn chữa bệnh”. Nhiều vấn đề nhỏ như mối nối lỏng, dầu cách điện suy giảm chất lượng, hoặc cách điện kém có thể không biểu hiện rõ ràng ngay lập tức. Việc kiểm tra giúp “bắt bệnh” sớm, từ đó có biện pháp khắc phục kịp thời, tránh hư hỏng nặng hơn.
• Kéo dài tuổi thọ thiết bị: Máy biến áp là một khoản đầu tư không nhỏ. Việc kiểm tra và bảo dưỡng đúng cách giúp máy hoạt động ổn định, giảm hao mòn, từ đó kéo dài thời gian sử dụng hiệu quả.
• Tối ưu hiệu suất hoạt động: Một máy biến áp hoạt động tốt sẽ đảm bảo cung cấp điện năng ổn định, giảm tổn thất điện năng và nâng cao hiệu quả sử dụng năng lượng.
• Tuân thủ quy định và tiêu chuẩn: Nhiều ngành công nghiệp và quy định an toàn điện yêu cầu việc kiểm tra định kỳ các thiết bị điện cao áp, bao gồm cả máy biến áp.

Việc lơ là quy trình máy biến áp 3 pha cách kiểm tra có thể dẫn đến những tổn thất không đáng có. Hãy coi đây là một khoản đầu tư cho sự an tâm và hiệu quả lâu dài.

Chuẩn Bị Gì Trước Khi Thực Hiện Cách Kiểm Tra Máy Biến Áp 3 Pha?

“Cẩn tắc vô ưu” – sự chuẩn bị kỹ lưỡng là chìa khóa cho một quy trình kiểm tra máy biến áp 3 pha an toàn và hiệu quả. Trước khi bắt tay vào công việc, bạn cần đảm bảo có đầy đủ những yếu tố sau:

1. Dụng cụ và thiết bị đo lường chuyên dụng:
   • Đồng hồ vạn năng (VOM)
   • Ampe kìm
   • Thiết bị đo điện trở cách điện (Megger)
   • Thiết bị đo điện trở một chiều cuộn dây (Ohmmeter độ chính xác cao)
   • Thiết bị đo tỷ số biến áp (TTR meter)
   • Thiết bị kiểm tra tổ đấu dây
   • Dụng cụ lấy mẫu dầu (đối với máy biến áp dầu)
   • Các dụng cụ cơ khí cần thiết (cờ lê, tua vít,…)
2. Trang bị bảo hộ lao động (PPE) đầy đủ: Đây là yếu tố cực kỳ quan trọng để đảm bảo an toàn cho người thực hiện.
   • Găng tay cách điện (phù hợp cấp điện áp)
   • Ủng cách điện
   • Quần áo bảo hộ chống hồ quang (nếu có nguy cơ)
   • Mũ bảo hộ
   • Kính bảo hộ hoặc mặt nạ che mặt
   • Sào cách điện, bút thử điện cao áp
3. Tài liệu kỹ thuật của máy biến áp:
   • Sơ đồ nguyên lý, sơ đồ đấu dây
   • Thông số kỹ thuật từ nhà sản xuất (ví dụ: của Thibidi, Shihlin, MBT, HBT…)
   • Biên bản thí nghiệm xuất xưởng (nếu có)
   • Lịch sử bảo trì, sửa chữa trước đó
4. Hiểu rõ quy trình và các bước an toàn:
   • Nắm vững các bước thực hiện máy biến áp 3 pha cách kiểm tra.
   • Hiểu rõ các quy tắc an toàn điện, quy trình cô lập nguồn, nối đất an toàn.
   • Phân công công việc rõ ràng nếu làm việc theo nhóm.
5. Điều kiện môi trường:
   • Đảm bảo khu vực kiểm tra khô ráo, đủ ánh sáng.
   • Tránh thực hiện khi thời tiết xấu (mưa, sấm sét) đối với máy biến áp ngoài trời.

Kỹ sư Trần Minh Đức, chuyên gia với 15 năm kinh nghiệm trong lĩnh vực máy biến áp tại các dự án lớn, chia sẻ: “Sự chuẩn bị chu đáo không bao giờ là thừa. Việc thiếu một dụng cụ nhỏ hay bỏ qua một quy tắc an toàn có thể khiến toàn bộ quá trình kiểm tra trở nên vô nghĩa, thậm chí nguy hiểm.”

Chỉ khi đã chuẩn bị đầy đủ và kỹ lưỡng, bạn mới nên tiến hành các bước tiếp theo của quy trình kiểm tra máy biến áp 3 pha.

Các Bước Cơ Bản Trong Cách Kiểm Tra Máy Biến Áp 3 Pha

Cách kiểm tra máy biến áp 3 pha bao gồm nhiều hạng mục, từ kiểm tra trực quan bên ngoài đến các phép đo điện chuyên sâu. Dưới đây là các bước cơ bản thường được thực hiện:

1. Kiểm Tra Bên Ngoài (Visual Inspection)

Đây là bước đầu tiên nhưng vô cùng quan trọng, giúp phát hiện nhiều vấn đề bằng mắt thường. Đừng bỏ qua bất kỳ chi tiết nào!

• Tình trạng tổng thể vỏ máy: Tìm kiếm dấu hiệu gỉ sét, móp méo, biến dạng, lớp sơn bong tróc.
• Sứ cách điện (Bushings): Kiểm tra xem có bị nứt, vỡ, bám bẩn quá nhiều, hoặc có dấu hiệu phóng điện bề mặt (vệt cháy đen) không. Các đầu cốt bắt vào sứ phải chắc chắn, không lỏng lẻo.
• Các mối nối và đầu cáp: Đảm bảo các mối nối bắt chặt, không có dấu hiệu quá nhiệt (đổi màu, chảy nhựa). Kiểm tra xem cáp có bị hư hỏng lớp cách điện không.
• Mức dầu và rò rỉ dầu (đối với máy biến áp dầu):
  • Kiểm tra mức dầu qua kính thăm dầu hoặc ống thủy, đảm bảo nằm trong giới hạn cho phép theo nhiệt độ môi trường.
  • Tìm kiếm các vị trí rò rỉ dầu, đặc biệt là ở các gioăng, mặt bích, van xả.
• Bộ điều chỉnh điện áp OLTC/NLTC (nếu có): Kiểm tra tình trạng cơ cấu truyền động, các chỉ báo vị trí nấc.
• Hệ thống làm mát:
  • Đối với máy dầu làm mát tự nhiên (ONAN): Kiểm tra cánh tản nhiệt có bị bám bẩn, móp méo, cản trở lưu thông không khí không.
  • Đối với máy có quạt (ONAF/OFAF): Kiểm tra hoạt động của quạt, lưới bảo vệ.
  • Đối với máy biến áp khô: Kiểm tra khe hở thông gió có bị tắc nghẽn không.
• Các phụ kiện khác: Kiểm tra rơ le hơi (Buchholz relay), rơ le nhiệt, van an toàn, bình dầu phụ, bộ hút ẩm (silica gel còn màu xanh/hồng), hệ thống nối đất…

2. Kiểm Tra Điện Trở Cách Điện (Insulation Resistance Test)

Phép đo này nhằm đánh giá tình trạng cách điện giữa các cuộn dây với nhau và giữa từng cuộn dây với vỏ máy (đất). Điện trở cách điện suy giảm là dấu hiệu của ẩm, bẩn, hoặc lão hóa cách điện.

• Mục đích: Xác định khả năng cách ly điện của các bộ phận mang điện.
• Cách thực hiện:
  1. Cô lập hoàn toàn máy biến áp: Ngắt điện cả phía cao áp và hạ áp, đảm bảo đã xả hết điện tích dư.
  2. Nối đất các đầu cực không tham gia phép đo để đảm bảo an toàn.
  3. Sử dụng thiết bị đo điện trở cách điện (Megger). Cấp điện áp thử nghiệm phù hợp với cấp điện áp của máy biến áp (tham khảo tài liệu nhà sản xuất).
  4. Thực hiện đo giữa các cặp:
     • Cao áp – Hạ áp (HV-LV)
     • Cao áp – Vỏ (HV-GND)
     • Hạ áp – Vỏ (LV-GND)
  5. Ghi lại giá trị điện trở sau 1 phút (R60) và đôi khi sau 10 phút (R600) để tính chỉ số phân cực (PI = R600/R60).
• Tiêu chuẩn đánh giá: Giá trị điện trở cách điện tối thiểu phụ thuộc vào cấp điện áp và nhiệt độ. Tham khảo tiêu chuẩn ngành (ví dụ TCVN) hoặc hướng dẫn của nhà sản xuất. Chỉ số PI thường yêu cầu > 1.3 (tùy loại máy).

3. Đo Điện Trở Một Chiều Cuộn Dây (Winding Resistance Test)

Phép đo này giúp phát hiện các vấn đề trong cuộn dây như đứt dây, tiếp xúc kém ở các mối nối nội bộ, hoặc các vấn đề ở bộ điều chỉnh điện áp dưới tải (OLTC).

• Mục đích: Kiểm tra tính liên tục của cuộn dây và chất lượng các mối nối.
• Cách thực hiện:
  1. Máy biến áp phải được cắt điện hoàn toàn.
  2. Sử dụng Ohmmeter có độ chính xác cao, có khả năng cấp dòng đủ lớn để khử từ dư và cho kết quả ổn định.
  3. Đo điện trở từng cuộn dây của mỗi pha (ví dụ, giữa H1-H2, H2-H3, H3-H1 cho phía cao áp nối tam giác; hoặc X1-X0, X2-X0, X3-X0 cho phía hạ áp nối sao có trung tính).
  4. Ghi lại nhiệt độ cuộn dây khi đo để quy đổi về nhiệt độ chuẩn (thường là 75°C) khi so sánh.
• Phân tích kết quả: So sánh giá trị đo được giữa các pha và với giá trị xuất xưởng. Sự chênh lệch lớn (thường > 2-5%) giữa các pha hoặc so với giá trị gốc có thể chỉ ra vấn đề.

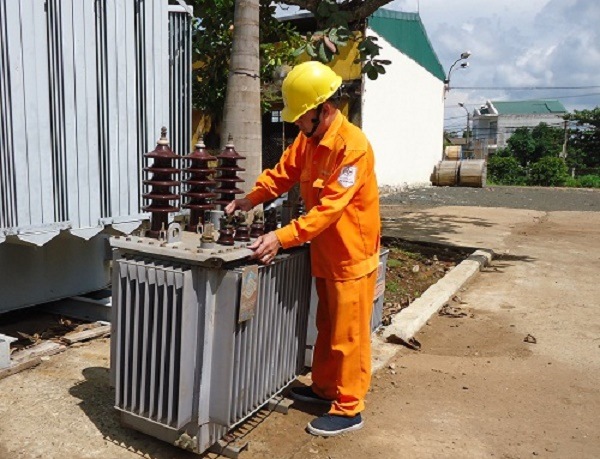

4. Kiểm Tra Tỷ Số Biến Áp (Transformer Turns Ratio – TTR Test)

Phép đo này xác định tỷ lệ giữa số vòng dây cuộn sơ cấp và thứ cấp. Sai lệch tỷ số biến có thể do ngắn mạch vòng dây, đấu sai các đầu dây, hoặc vấn đề ở bộ OLTC.

• Mục đích: Xác nhận tỷ số vòng dây chính xác của máy biến áp.
• Cách thực hiện:
  1. Máy biến áp phải được cắt điện hoàn toàn.
  2. Sử dụng thiết bị đo tỷ số biến chuyên dụng (TTR meter).
  3. Kết nối thiết bị vào các đầu cực tương ứng của cuộn cao áp và hạ áp theo từng pha và từng nấc của bộ điều chỉnh điện áp (nếu có).
  4. Ghi lại tỷ số biến đo được.
• Đánh giá sai số: So sánh tỷ số đo được với tỷ số tính toán từ điện áp danh định hoặc giá trị xuất xưởng. Sai số cho phép thường trong khoảng ±0.5% so với giá trị lý thuyết hoặc giá trị của các pha khác.

5. Kiểm Tra Tổ Đấu Dây (Vector Group Test)

Phép đo này xác nhận cách đấu nối các cuộn dây (ví dụ Yyn0, Dyn11,…) và góc lệch pha giữa điện áp sơ cấp và thứ cấp. Sai tổ đấu dây có thể gây sự cố nghiêm trọng khi hòa đồng bộ hoặc đấu song song các máy biến áp.

• Mục đích: Đảm bảo máy biến áp được đấu nối đúng sơ đồ tổ đấu dây thiết kế.
• Phương pháp kiểm tra: Có nhiều phương pháp, phổ biến là dùng cầu đo hoặc dùng vôn kế kết hợp với việc cấp một điện áp xoay chiều 3 pha vào phía sơ cấp và đo điện áp ở các đầu cực khác nhau. Một số thiết bị TTR hiện đại cũng có chức năng kiểm tra tổ đấu dây.

6. Kiểm Tra Dầu Cách Điện (Đối với máy biến áp dầu)

Chất lượng dầu cách điện ảnh hưởng trực tiếp đến tuổi thọ và khả năng vận hành an toàn của máy biến áp dầu.

• Lấy mẫu dầu: Thực hiện theo quy trình chuẩn để đảm bảo mẫu đại diện và không bị nhiễm bẩn.
• Các chỉ tiêu phân tích chính:
  • Điện áp đánh thủng (Breakdown Voltage): Kiểm tra khả năng cách điện của dầu.
  • Hàm lượng nước (Water Content): Nước làm giảm nghiêm trọng khả năng cách điện.
  • Độ axit (Acidity Number): Dầu bị oxy hóa sẽ tăng độ axit, ăn mòn cách điện rắn và kim loại.
  • Sức căng bề mặt (Interfacial Tension – IFT): Chỉ thị các chất gây ô nhiễm hòa tan.
  • Màu sắc và ngoại quan: Đánh giá sơ bộ mức độ lão hóa, nhiễm bẩn.
  • Phân tích khí hòa tan trong dầu (Dissolved Gas Analysis – DGA): Đây là một công cụ chẩn đoán mạnh mẽ, giúp phát hiện các loại sự cố tiềm ẩn bên trong máy biến áp (phóng điện cục bộ, quá nhiệt, hồ quang) dựa trên thành phần và nồng độ các khí như H2, CH4, C2H2, C2H4, C2H6, CO, CO2.

Việc phân tích dầu cần được thực hiện tại phòng thí nghiệm chuyên dụng để có kết quả chính xác.

7. Kiểm Tra Không Tải và Ngắn Mạch (No-Load and Short-Circuit Test)

Các phép thử này thường được thực hiện tại nhà máy sản xuất để xác định các thông số quan trọng của máy biến áp như tổn hao không tải (tổn hao sắt), dòng điện không tải, tổn hao ngắn mạch (tổn hao đồng), và điện áp ngắn mạch. Tại hiện trường, chúng ít được thực hiện do yêu cầu thiết bị phức tạp và nguồn công suất lớn, trừ khi có nghi ngờ đặc biệt hoặc sau sửa chữa lớn.

Cách kiểm tra máy biến áp 3 pha là một công việc đòi hỏi kiến thức chuyên môn và sự cẩn trọng. Mỗi bước đều có vai trò riêng trong việc đánh giá toàn diện tình trạng thiết bị.

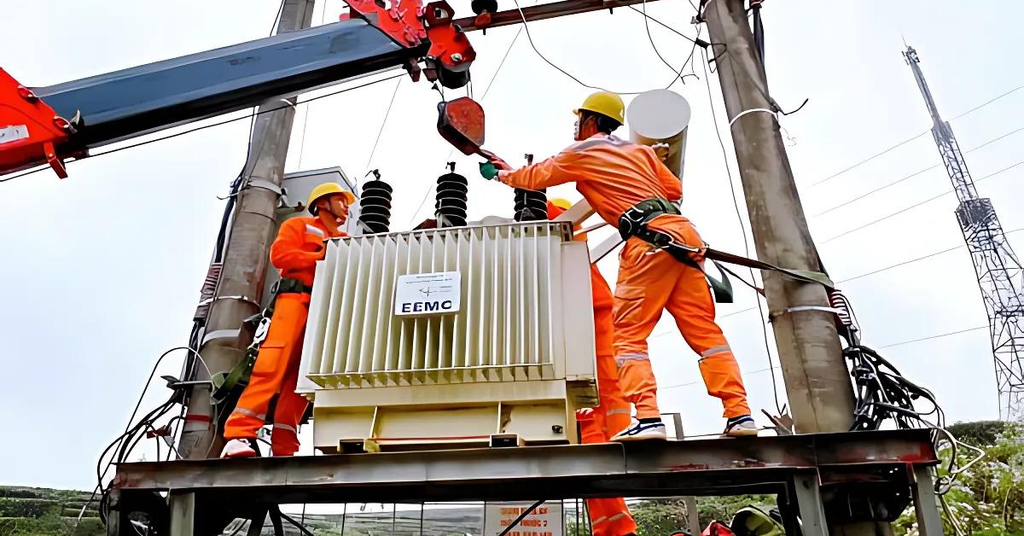

Những Lưu Ý Quan Trọng Về An Toàn Khi Kiểm Tra Máy Biến Áp 3 Pha

An toàn là trên hết! Khi thực hiện kiểm tra máy biến áp 3 pha, bạn đang làm việc với thiết bị điện cao áp tiềm ẩn nhiều nguy cơ. Luôn tuân thủ nghiêm ngặt các quy tắc an toàn sau:

• Ngắt hoàn toàn nguồn điện và nối đất an toàn:
  • Đảm bảo máy biến áp đã được cắt điện hoàn toàn ở cả phía sơ cấp và thứ cấp.
  • Thực hiện các biện pháp khóa liên động (LOTO – Lockout/Tagout) để ngăn chặn việc đóng điện trở lại bất ngờ.
  • Sử dụng sào tiếp địa di động để nối đất các đầu cực của máy biến áp trước và trong suốt quá trình làm việc.
  • Kiểm tra lại bằng bút thử điện cao áp để chắc chắn không còn điện.
• Sử dụng đúng và đủ trang bị bảo hộ lao động (PPE): Găng tay cách điện, ủng cách điện, mũ bảo hộ, kính bảo hộ là bắt buộc. Trang bị này phải còn hạn sử dụng và phù hợp với cấp điện áp.
• Tuân thủ quy trình, không làm tắt, làm ẩu: Thực hiện đúng các bước theo hướng dẫn, không bỏ qua các công đoạn an toàn.
• Chỉ người có chuyên môn và được đào tạo mới thực hiện: Việc kiểm tra máy biến áp đòi hỏi kiến thức và kỹ năng chuyên sâu. Nếu không có chuyên môn, tuyệt đối không tự ý thực hiện.
• Làm việc theo nhóm (ít nhất 2 người): Để có người giám sát an toàn và hỗ trợ khi cần thiết.
• Giữ khoảng cách an toàn: Ngay cả khi máy đã cắt điện, vẫn cần cẩn trọng với các tụ điện có thể còn tích điện.
• Chuẩn bị sẵn phương án cứu hộ: Biết vị trí các thiết bị PCCC, dụng cụ sơ cứu.

“Đừng bao giờ bỏ qua bước kiểm tra trực quan. Nhiều vấn đề như rò rỉ dầu, sứ bị nứt, hay mối nối lỏng lẻo có thể được phát hiện sớm bằng mắt thường. Tuy nhiên, khi tiến hành các phép đo điện, an toàn phải được đặt lên hàng đầu. Một sai sót nhỏ trong quy trình an toàn có thể dẫn đến hậu quả khôn lường,” Kỹ sư Trần Minh Đức nhấn mạnh.

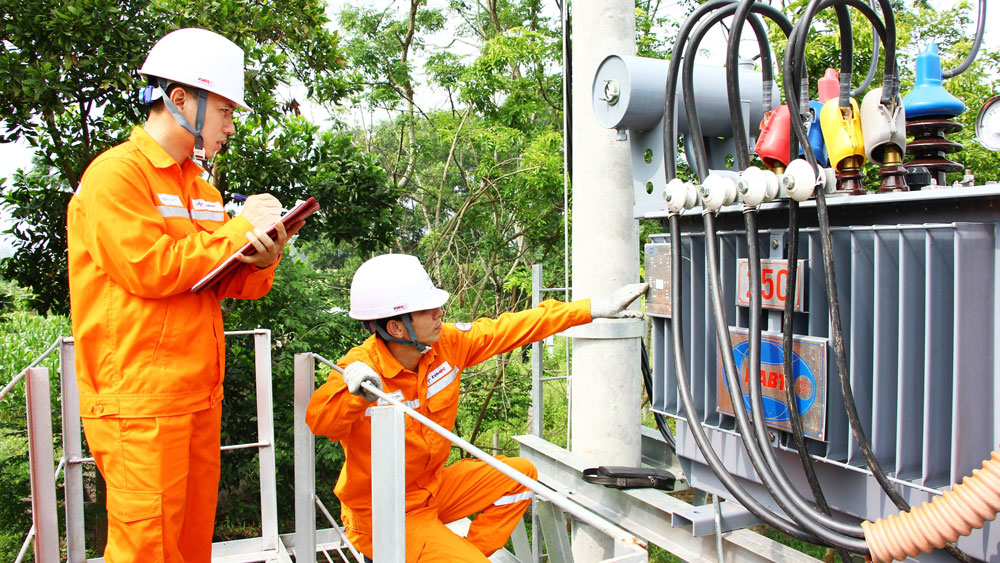

Cách Kiểm Tra Máy Biến Áp 3 Pha: Nên Tự Thực Hiện Hay Thuê Dịch Vụ Chuyên Nghiệp?

Đây là câu hỏi nhiều người băn khoăn. Việc quyết định tự kiểm tra hay thuê dịch vụ phụ thuộc vào nhiều yếu tố:

Khi nào bạn có thể tự thực hiện (một phần):

• Kiểm tra trực quan bên ngoài: Những hạng mục như kiểm tra mức dầu, tìm dấu hiệu rò rỉ, kiểm tra các mối nối bên ngoài, tình trạng sứ, vệ sinh bề mặt… có thể được thực hiện bởi người vận hành đã được hướng dẫn cơ bản.
• Kiểm tra định kỳ đơn giản: Theo dõi các thông số vận hành hàng ngày (nhiệt độ, tiếng kêu bất thường).

Khi nào bạn CẦN thuê dịch vụ chuyên nghiệp:

• Các phép đo điện chuyên sâu: Đo điện trở cách điện, điện trở một chiều cuộn dây, tỷ số biến, tổ đấu dây, phân tích chất lượng dầu (DGA, điện áp đánh thủng…). Các phép đo này đòi hỏi:
  • Thiết bị đo lường chuyên dụng, đắt tiền và cần được hiệu chuẩn định kỳ.
  • Kiến thức chuyên môn sâu về nguyên lý máy biến áp và phương pháp đo.
  • Kỹ năng phân tích kết quả đo để đưa ra chẩn đoán chính xác.
• Không có đủ trang bị bảo hộ lao động hoặc kinh nghiệm về an toàn điện cao áp.
• Sau các sự cố hoặc khi có dấu hiệu bất thường nghiêm trọng.
• Kiểm tra định kỳ toàn diện theo khuyến cáo của nhà sản xuất hoặc quy định ngành.
• Đối với các máy biến áp công suất lớn, quan trọng, việc thuê đơn vị chuyên nghiệp là gần như bắt buộc.

Các đơn vị cung cấp dịch vụ kiểm tra máy biến áp chuyên nghiệp thường có đội ngũ kỹ sư giàu kinh nghiệm, trang thiết bị hiện đại và quy trình làm việc chuẩn hóa, đảm bảo kết quả chính xác và an toàn. Chi phí thuê dịch vụ sẽ là một khoản đầu tư hợp lý để bảo vệ tài sản lớn và đảm bảo an toàn vận hành.\

Kết Luận

Cách kiểm tra máy biến áp 3 pha là một tập hợp các quy trình kỹ thuật thiết yếu, không thể xem nhẹ. Việc hiểu rõ tầm quan trọng, quy trình chuẩn bị, các bước thực hiện và đặc biệt là các biện pháp an toàn sẽ giúp bạn chủ động hơn trong việc quản lý và bảo vệ thiết bị quan trọng này. Hãy nhớ rằng, phòng bệnh hơn chữa bệnh. Một kế hoạch kiểm tra định kỳ và thực hiện đúng cách là cách tốt nhất để tránh những sự cố đáng tiếc và tối ưu hóa vòng đời của máy biến áp.

FAQ – Câu Hỏi Thường Gặp Về Cách Kiểm Tra Máy Biến Áp 3 Pha

1. Tần suất kiểm tra máy biến áp 3 pha là bao lâu một lần?
   Tần suất phụ thuộc vào loại máy, tuổi thọ, điều kiện vận hành và khuyến cáo của nhà sản xuất. Thông thường, kiểm tra trực quan có thể thực hiện hàng tháng/quý, trong khi các phép đo điện chuyên sâu nên thực hiện hàng năm hoặc sau một số giờ vận hành nhất định (ví dụ 1-3 năm/lần).
2. Dấu hiệu nào cho thấy máy biến áp 3 pha cần được kiểm tra ngay?
   Các dấu hiệu bao gồm: tiếng kêu lạ, nhiệt độ tăng cao bất thường, rò rỉ dầu, dầu đổi màu sẫm, sứ cách điện bị nứt hoặc phóng điện, chỉ số trên các rơ le bảo vệ thay đổi, điện áp đầu ra không ổn định.
3. Chi phí kiểm tra máy biến áp 3 pha có cao không?
   Chi phí phụ thuộc vào phạm vi kiểm tra (chỉ kiểm tra cơ bản hay toàn diện với các phép đo chuyên sâu), kích thước và loại máy biến áp, cũng như đơn vị cung cấp dịch vụ. Tuy nhiên, chi phí này thường nhỏ hơn nhiều so với thiệt hại do sự cố máy biến áp gây ra.
4. Có thể kiểm tra máy biến áp 3 pha khi đang vận hành không?
   Một số hạng mục như kiểm tra nhiệt độ bằng camera nhiệt, kiểm tra mức dầu, lắng nghe tiếng kêu có thể thực hiện khi máy đang vận hành. Tuy nhiên, hầu hết các phép đo điện quan trọng (điện trở cách điện, tỷ số biến,…) đều yêu cầu máy biến áp phải được cắt điện hoàn toàn.
5. Máy biến áp khô và máy biến áp dầu có quy trình kiểm tra khác nhau nhiều không?
   Về cơ bản, các phép đo điện như điện trở cách điện, điện trở cuộn dây, tỷ số biến là tương tự. Điểm khác biệt lớn nhất là máy biến áp dầu cần kiểm tra chất lượng dầu và các phụ kiện liên quan đến dầu (bình dầu phụ, bộ hút ẩm, rơ le hơi), trong khi máy biến áp khô tập trung vào kiểm tra cuộn dây đúc epoxy, hệ thống thông gió làm mát.
6. Việc kiểm tra tổ đấu dây có thực sự cần thiết không?
   Rất cần thiết, đặc biệt đối với máy mới lắp đặt, sau sửa chữa lớn, hoặc khi có nghi ngờ về đấu nối. Sai tổ đấu dây có thể gây ra sự cố nghiêm trọng khi hòa đồng bộ hoặc vận hành song song, thậm chí phá hỏng thiết bị.
7. Làm thế nào để đánh giá kết quả kiểm tra máy biến áp 3 pha?
   Kết quả đo được cần so sánh với các giá trị tiêu chuẩn (theo TCVN, IEC,…), giá trị xuất xưởng của nhà sản xuất, và kết quả của các lần kiểm tra trước đó (nếu có) để theo dõi xu hướng thay đổi và đưa ra nhận định chính xác về tình trạng thiết bị.
