Cách Kiểm Tra Máy Biến Áp Khô Toàn Diện Từ A-Z

Máy biến áp khô đóng vai trò quan trọng trong nhiều hệ thống phân phối điện công nghiệp và dân dụng. Để đảm bảo thiết bị này vận hành an toàn, hiệu quả và bền bỉ, việc biết cách kiểm tra máy biến áp khô định kỳ là vô cùng cần thiết. Bài viết này sẽ cung cấp cho bạn một cẩm nang chi tiết, từ các bước chuẩn bị đến quy trình kiểm tra cụ thể, giúp bạn tự tin hơn trong việc quản lý và bảo dưỡng thiết bị quan trọng này.

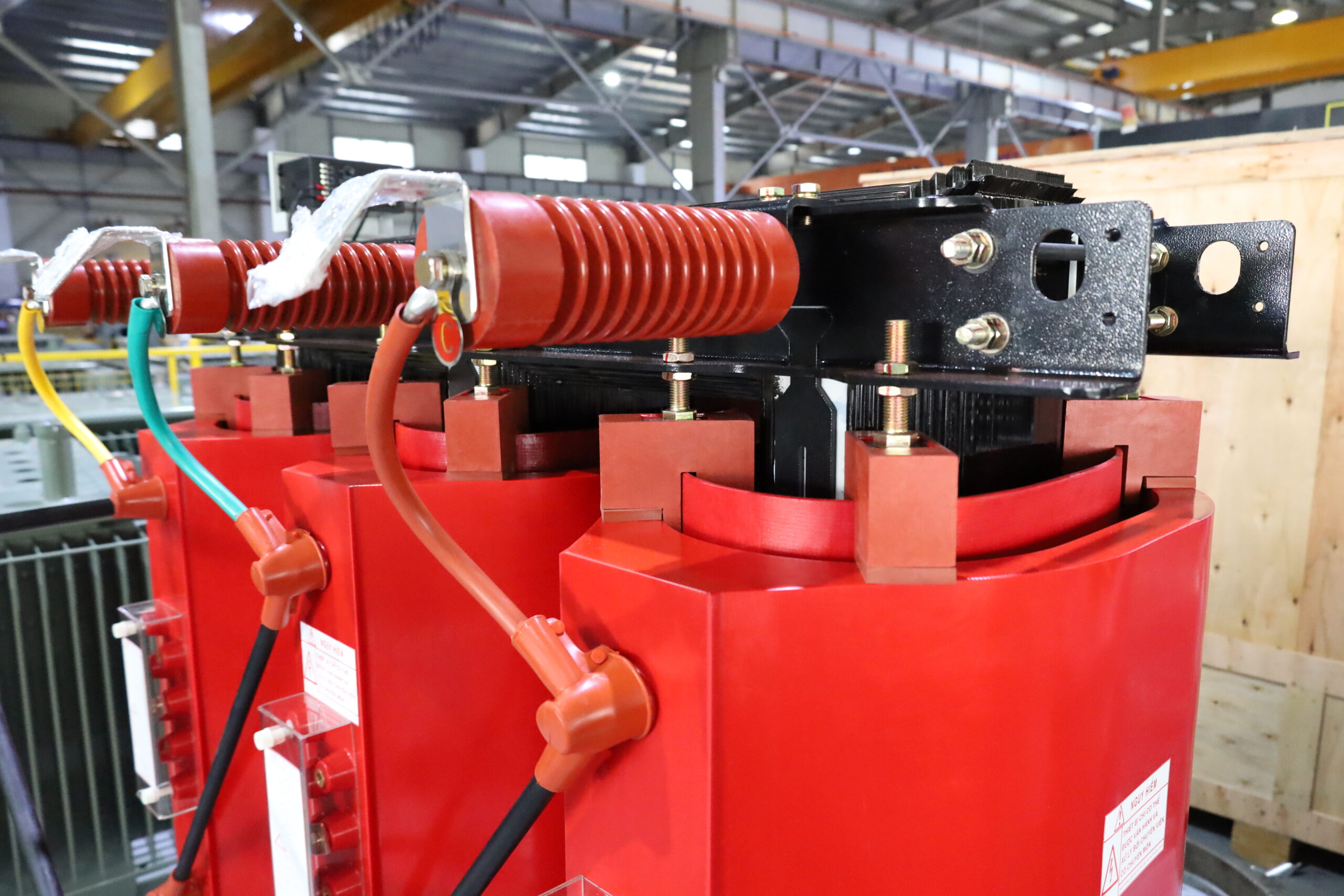

Tại sao việc kiểm tra máy biến áp khô lại quan trọng đến vậy?

Bạn có bao giờ tự hỏi tại sao các kỹ sư luôn nhấn mạnh tầm quan trọng của việc kiểm tra định kỳ máy biến áp khô không? Câu trả lời nằm ở những lợi ích thiết thực mà nó mang lại:

• Đảm bảo an toàn tối đa: Đây là ưu tiên hàng đầu. Kiểm tra giúp phát hiện sớm các nguy cơ tiềm ẩn như lỏng lẻo mối nối, suy giảm cách điện, có thể dẫn đến phóng điện, cháy nổ hoặc các sự cố điện nghiêm trọng khác.
• Tối ưu hóa hiệu suất vận hành: Một máy biến áp khô hoạt động trong điều kiện tốt sẽ cung cấp điện năng ổn định, đúng công suất thiết kế, góp phần vào sự ổn định của toàn bộ hệ thống điện.
• Kéo dài tuổi thọ thiết bị: “Phòng bệnh hơn chữa bệnh”. Việc phát hiện và khắc phục sớm các hư hỏng nhỏ sẽ giúp ngăn chặn chúng phát triển thành các vấn đề lớn, từ đó kéo dài tuổi thọ của máy và giảm thiểu chi phí sửa chữa đắt đỏ. Nhiều máy biến áp 3 pha khô có tuổi thọ rất cao nếu được bảo dưỡng đúng cách.
• Tuân thủ các quy định và tiêu chuẩn: Trong nhiều ngành công nghiệp, việc kiểm tra và bảo dưỡng thiết bị điện theo định kỳ là yêu cầu bắt buộc để đảm bảo an toàn lao động và tiêu chuẩn kỹ thuật.

Tóm lại, đầu tư thời gian và nguồn lực cho việc kiểm tra máy biến áp khô chính là đầu tư cho sự an toàn, hiệu quả và bền vững của hệ thống điện.

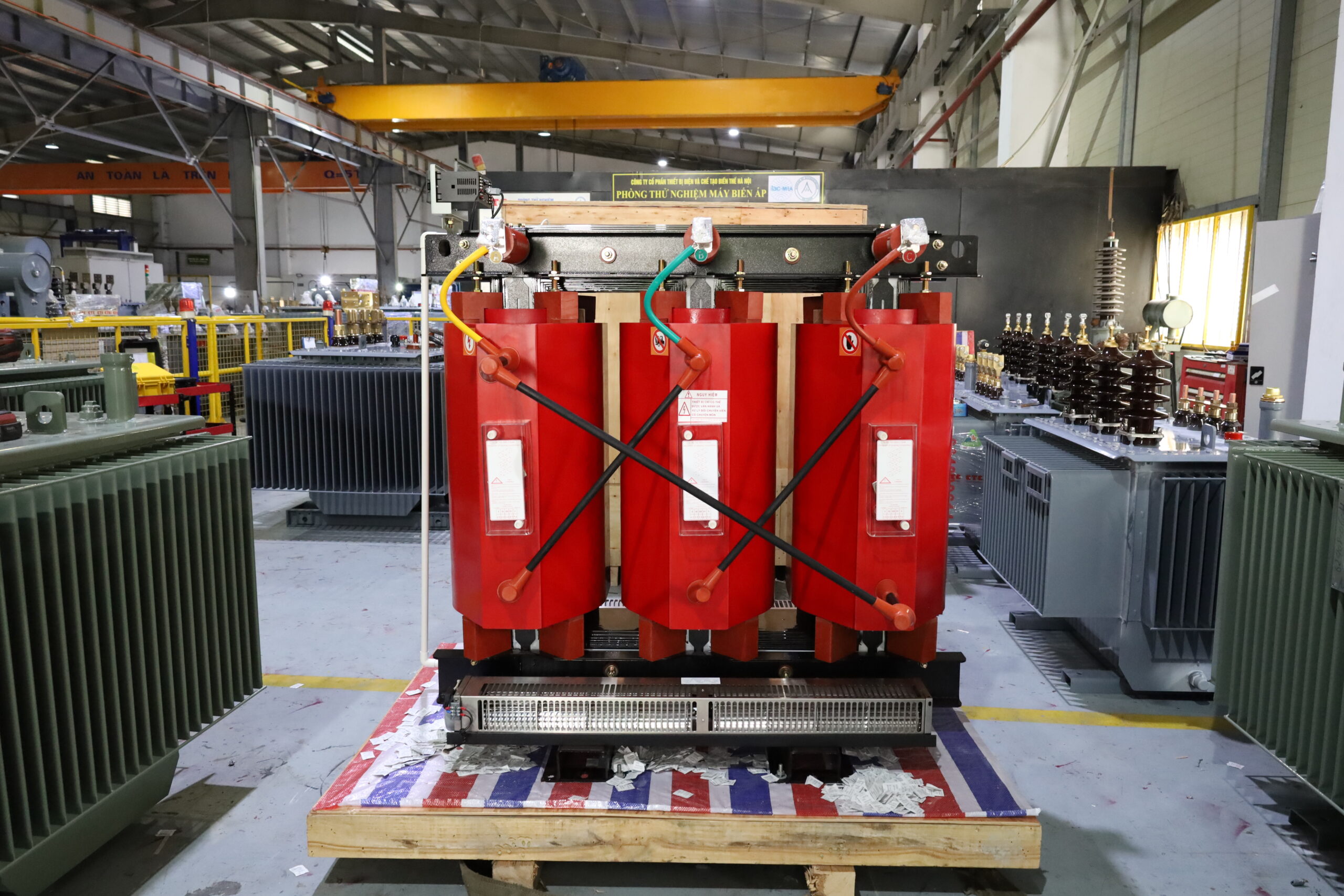

Những điều cần chuẩn bị cho việc kiểm tra máy biến áp khô

Công tác chuẩn bị kỹ lưỡng là yếu tố quyết định sự thành công và an toàn của quá trình kiểm tra.

Dụng cụ và thiết bị cần thiết

Tùy thuộc vào phạm vi kiểm tra, bạn có thể cần đến các dụng cụ sau:

• Đồng hồ vạn năng (VOM): Để đo điện áp, dòng điện, điện trở cơ bản.
• Ampe kìm: Đo dòng điện không cần cắt mạch.
• Thiết bị đo điện trở cách điện (Megger): Rất quan trọng để đánh giá tình trạng cách điện của cuộn dây.
• Máy đo nhiệt độ hồng ngoại (súng đo nhiệt độ): Kiểm tra nhiệt độ các bộ phận mà không cần tiếp xúc.
• Bộ cờ lê, tua vít các loại: Để siết lại các mối nối.
• Đèn pin (loại tốt, ánh sáng mạnh): Soi rõ các chi tiết bên trong.
• Tài liệu kỹ thuật của máy biến áp (manual): Bao gồm thông số kỹ thuật, sơ đồ đấu dây, hướng dẫn bảo trì từ nhà sản xuất.
• Trang bị bảo hộ lao động (PPE): Tuyệt đối không thể thiếu! Bao gồm găng tay cách điện, giày cách điện, kính bảo hộ, mũ bảo hộ.

Những lưu ý không thể bỏ qua

An toàn điện luôn phải được đặt lên hàng đầu. Trước khi chạm vào bất kỳ bộ phận nào của máy biến áp, hãy đảm bảo bạn đã tuân thủ nghiêm ngặt các quy tắc sau:

1. Ngắt hoàn toàn nguồn điện: Ngắt điện cả phía sơ cấp và thứ cấp của máy biến áp. Sử dụng các thiết bị đóng cắt phù hợp và khóa lại (lock-out/tag-out) để ngăn người khác vô tình đóng điện trở lại.
2. Thực hiện các biện pháp nối đất an toàn: Nối đất các đầu cực của máy biến áp để xả hết các điện tích dư và đảm bảo an toàn nếu có sự cố rò rỉ điện áp.
3. Kiểm tra lại bằng bút thử điện: Sau khi ngắt điện, luôn dùng bút thử điện hoặc đồng hồ đo điện áp để chắc chắn rằng máy biến áp đã hoàn toàn được cách ly khỏi nguồn điện.
4. Đặt biển cảnh báo: Treo biển “Cấm đóng điện! Đang làm việc” tại các thiết bị đóng cắt liên quan.
5. Luôn có ít nhất hai người: Thực hiện công việc kiểm tra cùng với một người khác để hỗ trợ và ứng phó trong trường hợp khẩn cấp.
6. Đảm bảo môi trường làm việc an toàn: Khu vực kiểm tra phải khô ráo, đủ ánh sáng, thông thoáng. Không làm việc khi bạn mệt mỏi, hoặc trong điều kiện thời tiết không thuận lợi nếu máy biến áp đặt ngoài trời.

Cách kiểm tra máy biến áp khô chi tiết từng bước

Sau khi đã chuẩn bị đầy đủ và đảm bảo an toàn, chúng ta có thể bắt đầu quy trình kiểm tra. Dưới đây là cách kiểm tra máy biến áp khô với những bước bao gồm:

1. Kiểm tra tổng thể bên ngoài

Đây là bước quan sát bằng mắt thường nhưng vô cùng quan trọng, giúp phát hiện nhiều vấn đề tiềm ẩn:

• Vỏ máy và khung đỡ:
  • Tìm kiếm dấu hiệu biến dạng cơ học (móp, méo), rạn nứt, hoặc rỉ sét.
  • Kiểm tra xem có bụi bẩn, dầu mỡ, hoặc hóa chất bám quá nhiều không. Lớp bụi dày có thể cản trở quá trình tản nhiệt.
• Các đầu nối (terminals) và thanh cái:
  • Kiểm tra độ chắc chắn của tất cả các bu lông, đai ốc tại các điểm đấu nối. Mối nối lỏng lẻo là nguyên nhân phổ biến gây ra quá nhiệt và sự cố.
  • Tìm dấu hiệu quá nhiệt (bề mặt kim loại đổi màu, lớp cách điện bị cháy sém) hoặc ăn mòn.
• Sứ cách điện (nếu có):
  • Kiểm tra xem có bị nứt, vỡ, sứt mẻ, hoặc bề mặt có bị bám bẩn quá nhiều không. Sứ bẩn có thể gây phóng điện bề mặt.
• Bu lông, đai ốc trên toàn bộ máy: Đảm bảo tất cả đều được siết chặt, không có dấu hiệu lỏng lẻo hay mất mát.
• Môi trường xung quanh máy:
  • Đảm bảo không gian xung quanh máy thông thoáng, không có vật cản luồng khí làm mát.
  • Kiểm tra xem có dấu hiệu ẩm ướt bất thường, rò rỉ nước gần khu vực máy không.
  • Loại bỏ các vật liệu dễ cháy ra khỏi khu vực máy biến áp.

2. Kiểm tra các kết nối điện và cuộn dây

Đây là “trái tim” của máy biến áp, cần được kiểm tra cẩn thận:

• Điểm đấu nối cáp điện vào và ra:
  • Kiểm tra kỹ lưỡng các đầu cốt cáp. Nếu thấy lỏng, cần siết lại theo lực siết quy định của nhà sản xuất.
  • Nếu có dấu hiệu oxy hóa hoặc ăn mòn, cần làm sạch bề mặt tiếp xúc bằng giấy nhám mịn hoặc dung dịch chuyên dụng.
• Thanh cái (busbar), đầu cốt (lugs): Đảm bảo chúng sạch sẽ, không bị biến dạng và các kết nối chắc chắn.
• Cuộn dây (Windings):
  • Quan sát qua các khe hở của vỏ máy hoặc nếu có thể, tháo các tấm che bảo vệ (sau khi đã cắt điện hoàn toàn và đảm bảo an toàn).
  • Tìm kiếm dấu hiệu đổi màu của lớp cách điện (thường là sẫm màu hơn) do quá nhiệt.
  • Kiểm tra xem có vết nứt, vỡ, bong tróc trên bề mặt lớp cách điện của cuộn dây không.
  • Kiểm tra lượng bụi bẩn tích tụ trên bề mặt cuộn dây và giữa các khe hở. Bụi bẩn không chỉ cản trở tản nhiệt mà còn có thể hút ẩm, làm giảm khả năng cách điện.

Ông Nguyễn Văn Quang, Kỹ sư trưởng Vận hành Điện tại nhà máy Thành Công chia sẻ: “Nhiều sự cố máy biến áp khô có thể được phát hiện sớm qua các bước kiểm tra đơn giản các điểm nối. Đừng bỏ qua những dấu hiệu bất thường nhỏ nhất như mối nối đổi màu hay lỏng lẻo, chúng có thể là cảnh báo cho một vấn đề lớn hơn. Đây cũng là điều quan trọng cần chú ý cẩn thận trong cách kiểm tra máy biến áp khô.“

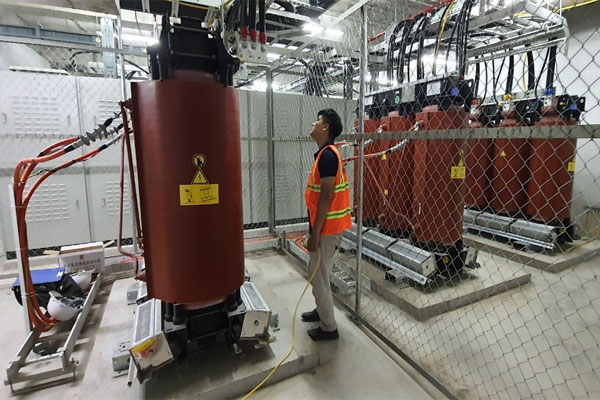

3. Kiểm tra hệ thống làm mát (quạt, khe thông gió)

Hệ thống làm mát đảm bảo máy biến áp không bị quá nhiệt, ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất:

• Đối với máy biến áp làm mát tự nhiên (AN – Air Natural):
  • Đảm bảo các khe thông gió trên vỏ máy sạch sẽ, không bị bịt kín bởi bụi bẩn, rác hoặc các vật cản khác. Luồng không khí đối lưu tự nhiên phải được đảm bảo.
• Đối với máy biến áp làm mát cưỡng bức bằng quạt (AF – Air Forced):
  • Quạt làm mát:
    • Kiểm tra hoạt động: Có thể cấp nguồn tạm thời (nếu an toàn) để kiểm tra xem quạt có chạy không, có quay đúng chiều không.
    • Lắng nghe tiếng động: Quạt chạy có êm không, có tiếng kêu lạ, tiếng rít hoặc tiếng va đập bất thường không (có thể do vòng bi hỏng hoặc cánh quạt chạm vào vật gì đó).
    • Cánh quạt: Vệ sinh sạch sẽ bụi bẩn bám trên cánh quạt. Kiểm tra xem cánh quạt có bị nứt, vỡ, cong vênh không.
    • Lưới bảo vệ quạt: Phải sạch sẽ, không bị móp méo cản trở luồng gió.
  • Bộ điều khiển quạt (nếu có): Kiểm tra xem bộ điều khiển có hoạt động đúng theo nhiệt độ cài đặt không.

4. Các phép đo kiểm tra thông số kỹ thuật quan trọng

Các phép đo này thường đòi hỏi kỹ thuật viên có chuyên môn và thiết bị đo chuyên dụng. Đây là những hạng mục không thể thiếu trong cách kiểm tra máy biến áp khô toàn diện.

• Đo điện trở cách điện (Insulation Resistance Test):

  • Mục đích: Đánh giá tình trạng lớp cách điện giữa các cuộn dây với nhau và giữa các cuộn dây với vỏ máy (đất).
  • Thiết bị: Sử dụng máy đo điện trở cách điện (thường gọi là Megger).
  • Thực hiện: Đo điện trở cách điện giữa cuộn cao áp với cuộn hạ áp, cuộn cao áp với đất, cuộn hạ áp với đất.
  • Đánh giá: So sánh giá trị đo được với giá trị tiêu chuẩn của nhà sản xuất (ví dụ, các hãng Thibidi, Shihlin, MBT, HBT đều cung cấp thông số này trong tài liệu kỹ thuật) hoặc các tiêu chuẩn ngành. Giá trị điện trở cách điện thấp là dấu hiệu cho thấy cách điện bị suy giảm do ẩm, bẩn, lão hóa hoặc hư hỏng.

• Đo điện trở một chiều của cuộn dây (DC Winding Resistance Test):

  • Mục đích: Kiểm tra tính liên tục của cuộn dây, phát hiện các vấn đề như mối nối lỏng bên trong, đứt ngầm một vài sợi dây, hoặc tiếp xúc xấu tại các đầu ra bộ điều chỉnh điện áp (nếu có).
  • Thực hiện: Đo điện trở của từng cuộn dây ở các nấc phân áp khác nhau.
  • Đánh giá: So sánh với giá trị ban đầu khi xuất xưởng hoặc các lần đo trước. Sự thay đổi lớn về điện trở có thể chỉ ra vấn đề.

• Đo tỷ số biến áp (TTR – Transformer Turns Ratio Test):

  • Mục đích: Xác định tỷ số vòng dây thực tế giữa cuộn sơ cấp và thứ cấp, qua đó kiểm tra xem tỷ số biến đổi điện áp có đúng theo thiết kế không.
  • Thiết bị: Sử dụng máy đo tỷ số biến áp.
  • Đánh giá: Sai lệch đáng kể so với giá trị danh định có thể là dấu hiệu của chạm chập vòng dây hoặc đấu nối sai.

• Kiểm tra nhiệt độ vận hành (khi máy đang hoạt động hoặc vừa ngắt tải):

  • Mục đích: Phát hiện sớm các điểm nóng bất thường.
  • Thiết bị: Sử dụng súng đo nhiệt độ hồng ngoại hoặc camera nhiệt.
  • Thực hiện: Đo nhiệt độ tại các điểm quan trọng như bề mặt cuộn dây, lõi thép, các đầu nối cáp, thanh cái.
  • Đánh giá: So sánh nhiệt độ đo được với giới hạn cho phép của nhà sản sản xuất và giữa các pha với nhau. Nhiệt độ quá cao hoặc chênh lệch lớn giữa các pha là dấu hiệu của quá tải, làm mát kém, tiếp xúc xấu hoặc sự cố bên trong.

5. Kiểm tra bộ điều khiển nhiệt độ và các thiết bị bảo vệ

Các thiết bị này đóng vai trò giám sát và bảo vệ máy biến áp khỏi các điều kiện vận hành nguy hiểm:

• Bộ điều khiển nhiệt độ (Temperature Controller):
  • Kiểm tra các cài đặt nhiệt độ cảnh báo (alarm) và nhiệt độ cắt (trip).
  • Kiểm tra hoạt động của các cảm biến nhiệt độ (RTD, thermistor).
  • Thử nghiệm chức năng cảnh báo và cắt (nếu có thể một cách an toàn) để đảm bảo chúng hoạt động chính xác.
• Các Rơ le bảo vệ (Protection Relays): Nếu máy biến áp được trang bị các rơ le bảo vệ chuyên dụng (ví dụ: rơ le quá dòng, rơ le so lệch), cần kiểm tra cài đặt và tình trạng hoạt động của chúng theo quy trình riêng.

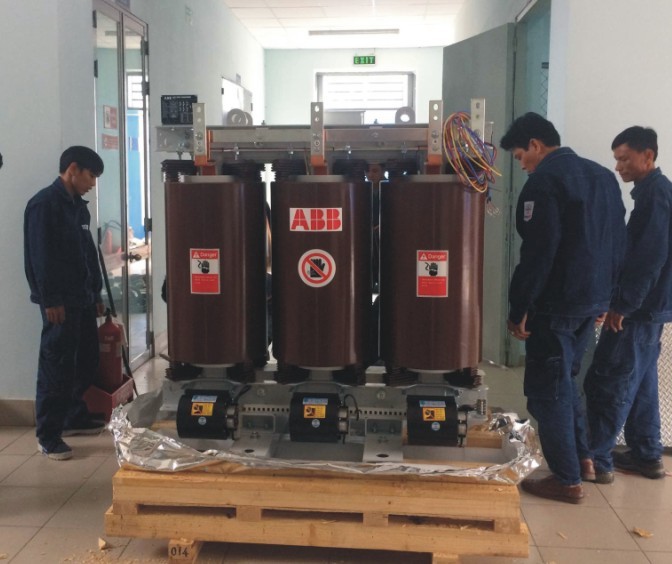

Kiểm tra máy biến áp khô với tần suất như thế nào?

Không có một câu trả lời cố định cho tất cả các trường hợp. Tần suất kiểm tra phụ thuộc vào nhiều yếu tố như:

• Khuyến cáo của nhà sản xuất: Luôn tham khảo tài liệu hướng dẫn của các hãng như Thibidi, Shihlin, MBT, HBT. Họ thường đưa ra lịch trình bảo trì cụ thể.
• Điều kiện môi trường vận hành: Máy biến áp hoạt động trong môi trường nhiều bụi bẩn, ẩm ướt, nhiệt độ cao, hoặc có hóa chất ăn mòn cần được kiểm tra thường xuyên hơn.
• Mức độ tải: Máy biến áp thường xuyên vận hành ở mức tải cao hoặc đầy tải sẽ cần kiểm tra kỹ hơn.
• Tuổi thọ của máy: Máy biến áp cũ hơn có thể cần được kiểm tra thường xuyên hơn.
• Lịch sử vận hành và sự cố: Nếu máy đã từng gặp sự cố hoặc có dấu hiệu bất thường, cần tăng tần suất kiểm tra.

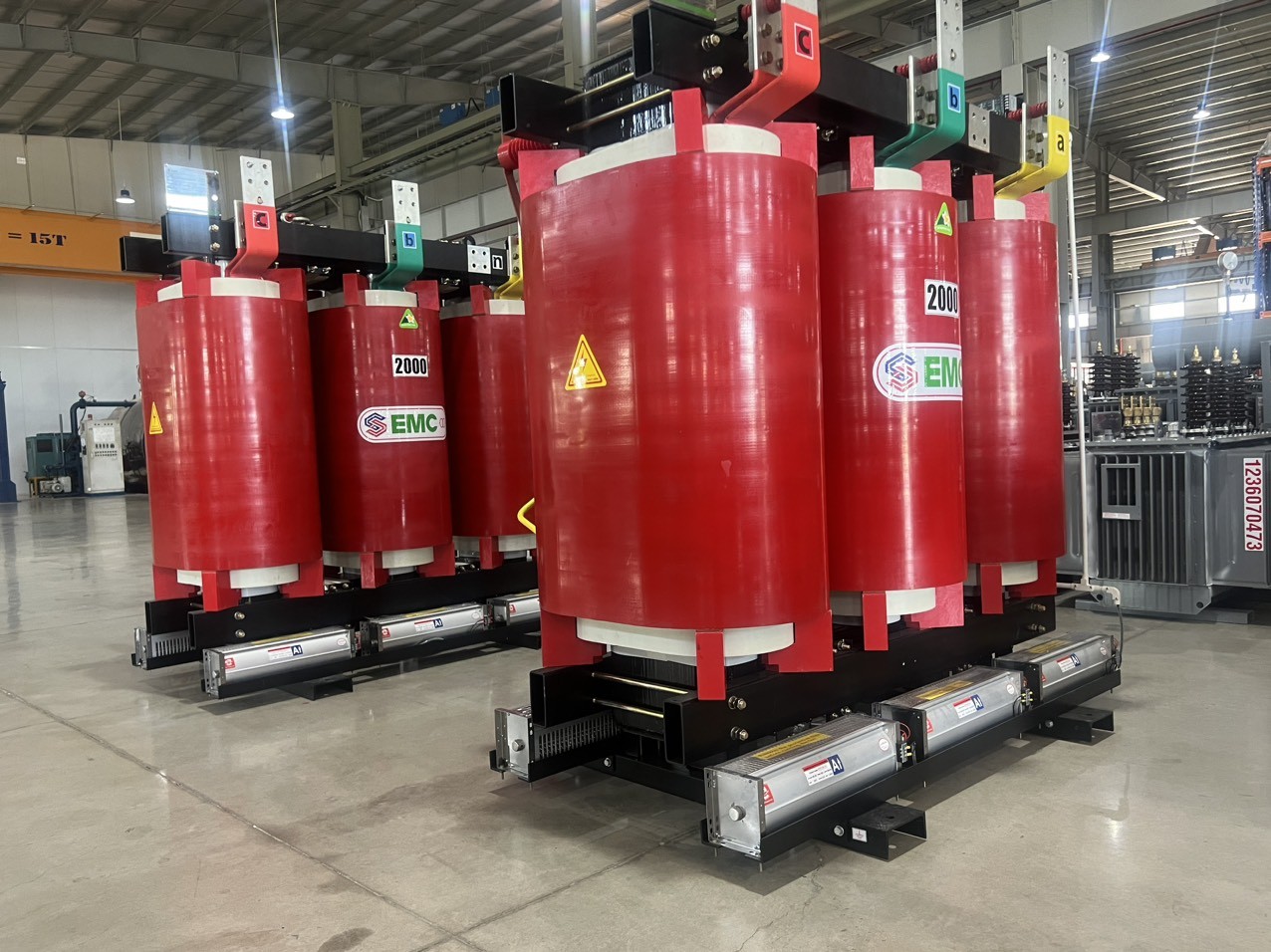

Dấu hiệu cảnh báo máy biến áp khô cần được kiểm tra khẩn cấp

Ngoài lịch kiểm tra định kỳ, bạn cần phải hành động ngay nếu phát hiện bất kỳ dấu hiệu bất thường nào sau đây:

• Tiếng kêu lạ: Tiếng kêu o o lớn bất thường, tiếng rít, tiếng nổ lách tách từ bên trong máy.
• Mùi lạ: Mùi khét, mùi cháy của vật liệu cách điện.
• Nhiệt độ tăng cao bất thường: Nhiệt độ máy tăng đột ngột hoặc liên tục ở mức cao hơn nhiều so với bình thường, hoặc bộ điều khiển nhiệt độ báo động.
• Biến dạng cơ học: Vỏ máy bị phồng, nứt, hoặc có dấu hiệu chảy nhựa/vật liệu cách điện (đối với một số loại đặc biệt).
• Khói hoặc tia lửa: Đây là dấu hiệu cực kỳ nguy hiểm, cần ngắt điện máy biến áp ngay lập tức và gọi chuyên gia.
• Thiết bị bảo vệ tác động: Aptomat (MCB/MCCB) cấp nguồn cho máy bị nhảy, hoặc rơ le bảo vệ tác động cắt máy.
• Rung động mạnh: Máy biến áp rung động mạnh hơn bình thường khi vận hành.

Khi gặp bất kỳ dấu hiệu nào kể trên, cần nhanh chóng ngắt điện máy biến áp (nếu an toàn) và liên hệ với đơn vị có chuyên môn để kiểm tra và xử lý.

Kết luận

Việc nắm vững cách kiểm tra máy biến áp khô và thực hiện nó một cách nghiêm túc, định kỳ là yếu tố then chốt để đảm bảo an toàn vận hành, độ tin cậy cung cấp điện và kéo dài tuổi thọ cho thiết bị giá trị này. Từ việc kiểm tra trực quan đơn giản đến các phép đo kỹ thuật phức tạp, mỗi bước đều đóng góp vào việc phát hiện sớm các nguy cơ tiềm ẩn, giúp bạn tránh được những sự cố tốn kém và thậm chí là nguy hiểm.

FAQ – Câu hỏi thường gặp về máy biến áp khô cách kiểm tra

1. Tại sao cần kiểm tra máy biến áp khô định kỳ, trong khi nó được cho là ít cần bảo dưỡng hơn máy biến áp dầu?
   Mặc dù máy biến áp khô thường yêu cầu ít bảo dưỡng hơn máy dầu, việc kiểm tra định kỳ vẫn rất quan trọng. Nó giúp phát hiện sớm các vấn đề như lỏng mối nối, bụi bẩn tích tụ cản trở tản nhiệt, suy giảm cách điện do môi trường hoặc lão hóa, đảm bảo máy hoạt động an toàn, hiệu quả và kéo dài tuổi thọ.
2. Tôi có thể tự thực hiện toàn bộ quy trình máy biến áp khô cách kiểm tra không?
   Bạn có thể thực hiện các bước kiểm tra trực quan đơn giản như quan sát dấu hiệu bất thường, vệ sinh bụi bẩn bên ngoài. Tuy nhiên, các phép đo kỹ thuật như đo điện trở cách điện, tỷ số biến áp, hay kiểm tra sâu bên trong cần được thực hiện bởi kỹ thuật viên có chuyên môn, được đào tạo và có đủ dụng cụ, thiết bị bảo hộ an toàn.
3. Bao lâu thì nên thực hiện một đợt kiểm tra toàn diện cho máy biến áp khô?
   Thông thường, nên kiểm tra toàn diện ít nhất mỗi năm một lần. Tuy nhiên, tần suất này có thể cần điều chỉnh (thường xuyên hơn) tùy thuộc vào điều kiện vận hành khắc nghiệt (nhiệt độ, độ ẩm, bụi bẩn), mức độ tải, tuổi thọ của máy và khuyến cáo cụ thể từ nhà sản xuất như Thibidi, Shihlin.
4. Những dụng cụ cơ bản nào tôi nên có nếu muốn tự kiểm tra sơ bộ máy biến áp khô?
   Để kiểm tra sơ bộ, bạn nên có đèn pin tốt, bộ dụng cụ lau chùi (khăn khô, chổi mềm, máy hút bụi nhỏ nếu cần). Nếu có điều kiện, một chiếc súng đo nhiệt độ hồng ngoại sẽ hữu ích để kiểm tra nhiệt độ bề mặt các điểm nối. Luôn nhớ ngắt điện hoàn toàn và tuân thủ quy tắc an toàn trước khi tiến hành.
5. Ý nghĩa của việc đo điện trở cách điện trong quy trình máy biến áp khô cách kiểm tra là gì?
   Đo điện trở cách điện giúp đánh giá tình trạng của lớp vật liệu cách điện trong cuộn dây và giữa các bộ phận mang điện với vỏ máy. Giá trị điện trở cách điện thấp cho thấy cách điện có thể đã bị suy giảm do ẩm, bẩn, lão hóa hoặc hư hỏng cơ học, làm tăng nguy cơ phóng điện, chạm chập gây ra sự cố nghiêm trọng cho máy.
6. Khi nào tôi bắt buộc phải gọi chuyên gia để kiểm tra máy biến áp khô?
   Bạn nên gọi chuyên gia ngay lập tức khi phát hiện các dấu hiệu nguy hiểm như tiếng kêu lạ rất lớn, mùi khét nồng nặc, nhiệt độ tăng quá cao và đột ngột, có khói hoặc tia lửa, hoặc khi các thiết bị bảo vệ liên tục tác động. Ngoài ra, khi đến lịch bảo trì định kỳ cần các phép đo chuyên sâu, bạn cũng nên nhờ đến dịch vụ chuyên nghiệp.
7. Làm thế nào để biết nhiệt độ hoạt động của máy biến áp khô có đang ở mức bình thường hay không?
   Nhiệt độ hoạt động bình thường và giới hạn nhiệt độ cho phép của máy biến áp khô được quy định rõ trong tài liệu kỹ thuật đi kèm của nhà sản xuất. Bạn có thể sử dụng súng đo nhiệt độ hồng ngoại để kiểm tra nhiệt độ tại các điểm nóng tiềm năng (cuộn dây, đầu nối) và so sánh với thông số này, hoặc theo dõi qua bộ hiển thị/điều khiển nhiệt độ tích hợp trên máy (nếu có). Bất kỳ sự tăng nhiệt đáng kể hoặc đột ngột nào cũng là dấu hiệu cần được chú ý và điều tra nguyên nhân.
