Máy biến áp 1 pha là thiết bị điện quen thuộc, đóng vai trò quan trọng trong việc cung cấp điện năng phù hợp cho các thiết bị gia dụng và công nghiệp nhỏ. Tuy nhiên, sau một thời gian vận hành, việc kiểm tra định kỳ để đảm bảo máy hoạt động ổn định, an toàn và hiệu quả là vô cùng cần thiết. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách kiểm tra máy biến áp 1 pha, giúp bạn tự tin đánh giá tình trạng thiết bị của mình. Hiểu rõ quy trình này không chỉ giúp phát hiện sớm các vấn đề tiềm ẩn mà còn kéo dài tuổi thọ cho máy. Đối với những ai quan tâm đến các loại máy biến áp 1 pha thị trường hiện nay, việc nắm vững kỹ thuật kiểm tra càng trở nên quan trọng.
1. Tại sao cần kiểm tra máy biến áp 1 pha định kỳ?
Việc kiểm tra máy biến áp 1 pha định kỳ mang lại nhiều lợi ích thiết thực, không chỉ đơn thuần là phát hiện hư hỏng:
- Đảm bảo an toàn: Phát hiện sớm các nguy cơ tiềm ẩn như rò rỉ điện, chạm chập, quá nhiệt, giúp ngăn ngừa tai nạn điện đáng tiếc.
- Duy trì hiệu suất hoạt động: Máy biến áp hoạt động không ổn định có thể gây sụt áp, ảnh hưởng đến các thiết bị sử dụng điện. Kiểm tra giúp đảm bảo máy luôn cung cấp điện áp đúng thông số.
- Kéo dài tuổi thọ thiết bị: Việc phát hiện và khắc phục sớm các vấn đề nhỏ sẽ giúp máy biến áp hoạt động bền bỉ hơn, tránh những hư hỏng nặng nề tốn kém chi phí sửa chữa hoặc thay mới.
- Tiết kiệm chi phí: Bảo trì phòng ngừa luôn ít tốn kém hơn so với việc sửa chữa khi sự cố đã xảy ra, đồng thời giảm thiểu tổn thất do gián đoạn cung cấp điện.
Theo kỹ sư Lê Thanh Vinh – chuyên gia tư vấn hệ thống điện tại TP.HCM: “Kiểm tra máy biến áp định kỳ giúp phát hiện sớm các vấn đề về cách điện, mạch từ hay hiện tượng quá tải, từ đó ngăn chặn rủi ro chập cháy và tăng tuổi thọ cho thiết bị.”
2. Những dụng cụ cần thiết cho việc kiểm tra máy biến áp 1 pha
Để thực hiện Máy Biến áp 1 Pha Cách Kiểm Tra một cách chính xác và an toàn, bạn cần chuẩn bị một số dụng cụ cơ bản sau:
- Đồng hồ vạn năng (VOM): Dùng để đo điện áp, dòng điện, điện trở. Đây là dụng cụ không thể thiếu.
- Ampe kìm: Đo dòng điện mà không cần ngắt mạch, tiện lợi cho việc kiểm tra dòng tải.
- Đồng hồ đo điện trở cách điện (Megohmmeter): Dùng để kiểm tra khả năng cách điện của cuộn dây và vỏ máy.
- Găng tay cách điện, kính bảo hộ, giày bảo hộ: Đảm bảo an toàn cá nhân trong quá trình làm việc.
- Bộ dụng cụ cầm tay: Tua vít, kìm, cờ lê… để tháo lắp các bộ phận cần thiết (nếu có).
- Đèn pin: Hỗ trợ quan sát ở những vị trí thiếu sáng.
3. Các bước kiểm tra máy biến áp 1 pha chi tiết và an toàn
Quy trình kiểm tra máy biến áp 1 pha cần được thực hiện cẩn thận, tuân thủ các nguyên tắc an toàn điện. Dưới đây là các bước chi tiết:
Bước 1: Chuẩn bị an toàn trước khi kiểm tra
Đây là bước quan trọng nhất, tuyệt đối không được bỏ qua:
- Ngắt hoàn toàn nguồn điện: Tắt aptomat hoặc cầu dao cấp nguồn cho máy biến áp. Đảm bảo máy không còn được kết nối với lưới điện.
- Sử dụng bút thử điện: Kiểm tra lại chắc chắn rằng không còn điện áp ở cả đầu vào và đầu ra của máy biến áp.
- Treo biển cảnh báo: Đặt biển báo “Đang sửa chữa, cấm đóng điện” tại vị trí aptomat hoặc cầu dao để tránh người khác vô tình cấp lại nguồn.
- Trang bị bảo hộ lao động: Đeo găng tay cách điện, kính bảo hộ, giày bảo hộ.
- Vệ sinh sơ bộ: Lau chùi bụi bẩn bên ngoài máy biến áp để dễ dàng quan sát.
Bước 2: Kiểm tra bên ngoài (kiểm tra trực quan)
Quan sát kỹ lưỡng toàn bộ máy biến áp để phát hiện các dấu hiệu bất thường:
- Vỏ máy: Kiểm tra xem có bị biến dạng, móp méo, nứt vỡ, rỉ sét hay không.
- Các đầu cos đấu nối: Xem xét các đầu cos có bị lỏng, oxy hóa, cháy xém hay đổi màu do nhiệt độ cao không. Siết chặt nếu cần.
- Sứ cách điện (nếu có): Kiểm tra xem sứ có bị nứt, vỡ, bám bẩn quá nhiều không. Sứ bị hỏng có thể gây phóng điện.
- Dây nối đất: Đảm bảo dây nối đất được kết nối chắc chắn và đúng kỹ thuật.
- Mùi lạ: Phát hiện xem có mùi khét, mùi cháy của vật liệu cách điện hay không.
- Dấu hiệu rò rỉ dầu (đối với máy biến áp ngâm dầu loại nhỏ): Mặc dù máy biến áp 1 pha công suất nhỏ thường là loại khô, nhưng nếu là loại ngâm dầu, hãy kiểm tra xem có dấu hiệu rò rỉ dầu ở các gioăng, mối hàn không.
Bước 3: Kiểm tra điện trở cách điện
Điện trở cách điện là một thông số quan trọng đánh giá tình trạng lớp cách điện của máy.
- Sử dụng Megohmmeter:
- Đo cách điện giữa cuộn sơ cấp và vỏ máy (đã nối đất).
- Đo cách điện giữa cuộn thứ cấp và vỏ máy (đã nối đất).
- Đo cách điện giữa cuộn sơ cấp và cuộn thứ cấp.
- Tiêu chuẩn: Giá trị điện trở cách điện phải đạt tiêu chuẩn quy định (thường là vài MΩ trở lên, tùy thuộc vào cấp điện áp và tiêu chuẩn áp dụng). Giá trị thấp cho thấy cách điện kém, có nguy cơ chạm chập. Việc hiểu rõ về cách điện cũng quan trọng như tìm hiểu về máy biến áp Amorphous nguyên lý hoạt động, vì cả hai đều ảnh hưởng đến hiệu suất và độ bền của máy.
Bước 4: Kiểm tra điện trở một chiều của cuộn dây
Kiểm tra này giúp phát hiện các vấn đề như đứt dây, chập vòng trong cuộn dây.
- Sử dụng đồng hồ vạn năng (VOM) ở thang đo Ohm (Ω):
- Đo điện trở cuộn sơ cấp: Nối hai que đo của VOM vào hai đầu cuộn sơ cấp.
- Đo điện trở cuộn thứ cấp: Nối hai que đo của VOM vào hai đầu cuộn thứ cấp.
- Đánh giá:
- Nếu điện trở quá lớn (vô cùng), cuộn dây có thể bị đứt.
- Nếu điện trở quá nhỏ (gần bằng 0), có thể cuộn dây bị chập vòng nghiêm trọng.
- So sánh giá trị đo được với thông số kỹ thuật của nhà sản xuất (nếu có) hoặc với một máy biến áp tương tự đang hoạt động tốt.
Bước 5: Kiểm tra tỷ số biến áp (nếu cần thiết và có thiết bị)
Kiểm tra tỷ số biến áp (TSBA) giúp xác định xem máy có biến đổi điện áp đúng theo thiết kế không.
- Phương pháp:
- Cấp một điện áp xoay chiều an toàn, có giá trị thấp (ví dụ 10-20V) vào cuộn sơ cấp (U1).
- Dùng VOM đo điện áp ở hai đầu cuộn thứ cấp (U2).
- Tính tỷ số biến áp: K = U1 / U2 (nếu là máy hạ áp) hoặc K = U2 / U1 (nếu là máy tăng áp, nhưng thường máy 1 pha dùng trong gia đình là hạ áp).
- Đánh giá: So sánh giá trị K tính được với tỷ số biến áp danh định ghi trên nhãn máy. Sai lệch lớn có thể do chập vòng hoặc sai sót trong thiết kế, quấn dây. Điều này có điểm tương đồng với việc hiểu rõ máy biến áp đo lường nguyên lý hoạt động khi cần độ chính xác cao trong biến đổi điện áp.
Bước 6: Kiểm tra không tải (nâng cao)
Phép thử này thường được thực hiện bởi người có chuyên môn, nhằm đánh giá tổn hao không tải và dòng điện không tải.
- Cách thực hiện: Cấp điện áp định mức vào cuộn sơ cấp, cuộn thứ cấp để hở mạch.
- Đo lường: Dùng ampe kìm đo dòng điện không tải (I0) ở cuộn sơ cấp. Nếu có watt kế, có thể đo công suất không tải (P0).
- Đánh giá: So sánh giá trị I0 và P0 với thông số của nhà sản xuất. Giá trị tăng cao bất thường có thể do chất lượng lõi thép suy giảm hoặc chập vòng trong cuộn dây.
Kỹ sư Hồ Văn Tấn với 20 năm kinh nghiệm trong lĩnh vực thiết kế và bảo trì máy biến áp, chia sẻ: “Việc kiểm tra dòng điện không tải là một chỉ số quan trọng để đánh giá sơ bộ tình trạng lõi thép và cuộn dây. Một dòng không tải tăng đột biến thường cảnh báo vấn đề cần được xem xét kỹ lưỡng.”
Bước 7: Kiểm tra ngắn mạch (chỉ thực hiện bởi chuyên gia có kinh nghiệm)
Đây là phép thử phức tạp và tiềm ẩn rủi ro, thường chỉ được thực hiện trong điều kiện xưởng hoặc bởi các đơn vị chuyên nghiệp để xác định điện áp ngắn mạch và tổn hao ngắn mạch. Không khuyến khích tự thực hiện nếu không có đủ kiến thức và trang thiết bị chuyên dụng.
4. Dấu hiệu nhận biết máy biến áp 1 pha bị hỏng hoặc gặp sự cố
Ngoài việc thực hiện máy biến áp 1 pha cách kiểm tra định kỳ, bạn cũng cần chú ý đến các dấu hiệu bất thường trong quá trình vận hành:
- Tiếng kêu lạ: Máy phát ra tiếng kêu to, rè rè, ù bất thường so với lúc mới vận hành.
- Quá nhiệt: Vỏ máy nóng bất thường khi chạm vào, ngay cả khi tải không lớn.
- Mùi khét: Có mùi khét của vật liệu cách điện bị cháy.
- Điện áp ra không ổn định: Điện áp đầu ra bị sụt giảm hoặc tăng vọt bất thường.
- Nhảy aptomat thường xuyên: Aptomat bảo vệ máy biến áp hoặc aptomat tổng bị nhảy liên tục mà không rõ nguyên nhân.
- Vỏ máy bị rò điện: Gây cảm giác tê giật khi chạm vào.
- Khói hoặc tia lửa: Dấu hiệu nghiêm trọng, cần ngắt điện ngay lập tức.
Để hiểu rõ hơn về các vấn đề tiềm ẩn, việc tìm hiểu về máy biến áp đo lường ưu nhược điểm cũng có thể cung cấp thêm kiến thức về các yếu tố ảnh hưởng đến độ chính xác và độ tin cậy của máy biến áp.

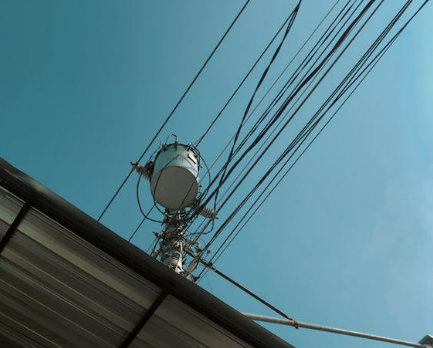

Máy biến áp 1 pha được ứng dụng thực tế.
5. Lưu ý quan trọng khi thực hiện kiểm tra máy biến áp 1 pha
Để đảm bảo an toàn và hiệu quả, hãy ghi nhớ những điều sau:
- An toàn là trên hết: Luôn tuân thủ tuyệt đối các quy tắc an toàn điện đã nêu ở Bước 1.
- Không tự ý sửa chữa phức tạp: Nếu không có đủ kiến thức và kinh nghiệm, không nên tự ý tháo rời các bộ phận bên trong máy hoặc cố gắng sửa chữa các hư hỏng phức tạp.
- Tham khảo tài liệu kỹ thuật: Nếu có, hãy tham khảo sổ tay hướng dẫn sử dụng hoặc tài liệu kỹ thuật của nhà sản xuất (như Thibidi, Shihlin, MBT, HBT…) để biết các thông số chuẩn và quy trình kiểm tra đặc thù.
- Ghi chép kết quả: Ghi lại các giá trị đo được sau mỗi lần kiểm tra để theo dõi và so sánh, giúp phát hiện sớm sự suy giảm chất lượng của máy.
- Kiểm tra định kỳ: Lên lịch kiểm tra định kỳ (ví dụ 6 tháng hoặc 1 năm một lần, tùy theo điều kiện vận hành) để đảm bảo máy luôn hoạt động tốt.
Ông Lê Minh Tuấn cũng nhấn mạnh: “An toàn điện phải là ưu tiên hàng đầu. Ngay cả với máy biến áp 1 pha, việc tuân thủ quy trình ngắt điện, thử lại và tiếp địa là cực kỳ cần thiết trước khi tiến hành bất kỳ phép đo nào.”
6. Khi nào cần gọi dịch vụ sửa chửa máy biến áp?
Dù bạn có thể tự thực hiện một số bước kiểm tra cơ bản, có những trường hợp việc gọi dịch vụ chuyên nghiệp là cần thiết:
- Khi bạn không có đủ dụng cụ chuyên dụng (như Megohmmeter, thiết bị đo tỷ số biến áp chuyên dụng).
- Khi bạn không tự tin về kiến thức và kỹ năng của mình.
- Khi phát hiện các hư hỏng nghiêm trọng như có mùi khét, rò rỉ dầu nhiều, tiếng kêu quá lớn, điện trở cách điện quá thấp.
- Khi máy biến áp có công suất lớn hoặc là loại đặc thù.
- Để được tư vấn và kiểm tra toàn diện bởi các chuyên gia có kinh nghiệm, đặc biệt nếu bạn đang cân nhắc thay thế hoặc cần máy biến áp dầu kinh nghiệm chọn mua cho các ứng dụng lớn hơn.
Việc nhờ đến chuyên gia giúp đảm bảo máy biến áp được kiểm tra chính xác, sửa chữa đúng cách và vận hành an toàn, hiệu quả.
Kết luận
Tóm lại, việc nắm vững máy biến áp 1 pha cách kiểm tra không chỉ giúp bạn chủ động trong việc bảo trì thiết bị mà còn đảm bảo an toàn cho hệ thống điện của gia đình hoặc cơ sở sản xuất nhỏ. Hãy luôn ưu tiên an toàn và đừng ngần ngại tìm kiếm sự hỗ trợ từ các chuyên gia khi cần thiết. Bằng cách thực hiện kiểm tra định kỳ và đúng cách, bạn sẽ góp phần kéo dài tuổi thọ và duy trì hiệu suất tối ưu cho máy biến áp 1 pha của mình.
FAQ – Câu hỏi thường gặp
1. Làm thế nào để biết máy biến áp 1 pha còn tốt hay không qua các dấu hiệu bên ngoài?
Bạn có thể kiểm tra trực quan xem vỏ máy có bị biến dạng, rỉ sét, đầu cos có lỏng hay cháy xém, có mùi khét hay tiếng kêu lạ không. Tuy nhiên, để đánh giá chính xác, cần các phép đo kỹ thuật.
2. Kiểm tra máy biến áp 1 pha bằng đồng hồ vạn năng như thế nào là cơ bản nhất?
Cách cơ bản nhất là dùng VOM đo điện trở một chiều của cuộn sơ cấp và thứ cấp để xem có bị đứt dây hay không. Bạn cũng có thể đo điện áp đầu ra xem có đúng với thông số danh định không khi máy đang hoạt động (cần cẩn trọng).
3. Điện trở cách điện máy biến áp 1 pha bao nhiêu là đạt yêu cầu?
Giá trị điện trở cách điện phụ thuộc vào cấp điện áp và tiêu chuẩn áp dụng, nhưng thường phải đạt ít nhất vài MegaOhm (MΩ). Ví dụ, với máy biến áp hạ áp điện áp dưới 1kV, điện trở cách điện thường yêu cầu > 1 MΩ.
4. Máy biến áp 1 pha kêu rè rè hoặc ù nhẹ có nguy hiểm không?
Hầu hết máy biến áp khi hoạt động đều có tiếng ù nhẹ do từ giảo của lõi thép. Tuy nhiên, nếu tiếng kêu to bất thường, rè rè hoặc thay đổi so với lúc bình thường, đó có thể là dấu hiệu của sự cố như lỏng lõi thép, quá tải hoặc chập vòng.
5. Bao lâu nên kiểm tra máy biến áp 1 pha một lần?
Đối với máy biến áp 1 pha dân dụng hoặc công suất nhỏ, nên kiểm tra định kỳ ít nhất 6 tháng đến 1 năm một lần. Tần suất có thể tăng lên nếu máy hoạt động trong môi trường khắc nghiệt (ẩm ướt, bụi bẩn, nhiệt độ cao) hoặc có dấu hiệu bất thường.
