Trong hệ thống truyền tải và phân phối điện năng hiện đại, máy biến áp 3 pha đóng vai trò then chốt, không chỉ đảm bảo hiệu quả vận hành mà còn ảnh hưởng trực tiếp đến sự ổn định và an toàn của toàn bộ mạng lưới. Được ứng dụng rộng rãi trong cả công nghiệp và dân dụng, loại thiết bị này đã trở thành một phần không thể thiếu của mọi hệ thống điện quy mô lớn. Bài viết sau đây cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn hiểu rõ hơn về ứng dụng và lợi ích nổi bật của máy biến áp 3 pha trong thực tế.
1. Vậy chính xác máy biến áp 3 pha là gì?
Máy Biến áp 3 Pha Là Gì? Đây là một thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ, được sử dụng để biến đổi điện áp của dòng điện xoay chiều ba pha từ một cấp này sang một cấp khác (tăng áp hoặc hạ áp) mà vẫn giữ nguyên tần số. Mục đích chính của máy biến áp ba pha là truyền tải và phân phối năng lượng điện hiệu quả trong các hệ thống điện công nghiệp, các nhà máy sản xuất, tòa nhà cao tầng và các trạm biến áp.
Nói một cách đơn giản, nếu bạn có một nguồn điện 3 pha với điện áp cao cần hạ xuống để phù hợp với thiết bị sử dụng, hoặc ngược lại, cần tăng áp để truyền tải đi xa, máy biến áp 3 pha chính là giải pháp tối ưu.
2. Cấu tạo cơ bản
Để hiểu sâu hơn máy biến áp 3 pha là gì, chúng ta cần tìm hiểu về cấu tạo của nó. Về cơ bản, một máy biến áp 3 pha bao gồm ba thành phần chính: lõi thép, dây quấn và vỏ máy cùng các bộ phận phụ trợ.
Lõi thép (Mạch từ)
Lõi thép của máy biến áp 3 pha có nhiệm vụ dẫn từ thông chính của máy. Nó thường được ghép từ nhiều lá thép kỹ thuật điện mỏng (thường có độ dày từ 0,3mm đến 0,5mm), có tính năng từ thẩm cao, được phủ một lớp cách điện bên ngoài rồi ghép lại với nhau tạo thành một khối. Việc ghép các lá thép mỏng giúp giảm tổn hao do dòng điện Foucault gây ra. Lõi thép cho máy biến áp 3 pha thường có ba trụ từ (nơi đặt dây quấn) và gông từ (nối các trụ từ lại với nhau tạo thành mạch từ khép kín).
Dây quấn (Cuộn sơ cấp và thứ cấp)
Mỗi pha của máy biến áp 3 pha đều có hai cuộn dây chính:
- Cuộn sơ cấp: Nối với nguồn điện cần biến đổi, nhận năng lượng vào.
- Cuộn thứ cấp: Nối với tải tiêu thụ, cung cấp năng lượng ra với điện áp đã được biến đổi.
Dây quấn thường được làm bằng đồng hoặc nhôm, có tiết diện tròn hoặc chữ nhật, được bọc cách điện cẩn thận. Số vòng dây của cuộn sơ cấp (N1) và thứ cấp (N2) sẽ quyết định tỷ số biến áp. Tùy theo yêu cầu, các cuộn dây của ba pha có thể được nối theo kiểu sao (Y) hoặc tam giác (Δ).
Vỏ máy và các bộ phận phụ trợ
Vỏ máy có tác dụng bảo vệ các bộ phận bên trong khỏi tác động của môi trường và đảm bảo an toàn vận hành. Tùy thuộc vào loại máy biến áp (khô hay dầu), vỏ máy và các bộ phận phụ trợ sẽ khác nhau:
- Đối với máy biến áp dầu: Vỏ máy thường làm bằng thép, bên trong chứa dầu biến áp có tác dụng cách điện và làm mát. Các bộ phận phụ trợ bao gồm: bình dầu phụ (để chứa dầu giãn nở), sứ cách điện đầu vào/ra, bộ chỉ thị mức dầu, van an toàn, rơ le hơi, bộ điều chỉnh điện áp dưới tải (nếu có), cánh tản nhiệt hoặc hệ thống làm mát cưỡng bức.
- Đối với máy biến áp khô: Thường không cần vỏ kín hoàn toàn như máy dầu. Dây quấn được đúc trong epoxy hoặc tẩm vecni cách điện, làm mát tự nhiên bằng không khí hoặc quạt cưỡng bức.
Sơ đồ cấu tạo chi tiết các bộ phận chính của một máy biến áp 3 pha công nghiệp hiện đại
3. Nguyên lý hoạt động của máy biến áp 3 pha như thế nào?
Nguyên lý hoạt động của máy biến áp 3 pha cũng dựa trên hiện tượng cảm ứng điện từ, tương tự như máy biến áp 1 pha. Khi đặt một điện áp xoay chiều ba pha vào cuộn sơ cấp của mỗi pha, dòng điện xoay chiều sẽ chạy qua các cuộn dây này, tạo ra một từ thông biến thiên trong lõi thép. Do mạch từ khép kín, từ thông này sẽ móc vòng qua cả cuộn sơ cấp và cuộn thứ cấp của mỗi pha.
Theo định luật cảm ứng điện từ Faraday, từ thông biến thiên này sẽ cảm ứng ra một sức điện động xoay chiều trong cuộn thứ cấp của mỗi pha. Độ lớn của sức điện động cảm ứng tỷ lệ thuận với số vòng dây của cuộn thứ cấp và tốc độ biến thiên của từ thông.
Tỷ số giữa điện áp sơ cấp (U1) và điện áp thứ cấp (U2) xấp xỉ bằng tỷ số giữa số vòng dây cuộn sơ cấp (N1) và số vòng dây cuộn thứ cấp (N2):
U1/U2 ≈ N1/N2 = k
Trong đó k là tỷ số biến áp.
- Nếu
N1 > N2(k > 1): Máy hạ áp. - Nếu
N1 < N2(k < 1): Máy tăng áp.
Kỹ sư trưởng Nguyễn Quang Vinh, một chuyên gia với hơn 20 năm kinh nghiệm trong lĩnh vực thiết bị điện tại Viện Nghiên Cứu Thiết Bị Điện, chia sẻ: “Hiểu rõ nguyên lý cảm ứng điện từ là chìa khóa để nắm bắt cách máy biến áp 3 pha hoạt động. Về cơ bản, nó không phức tạp như nhiều người nghĩ, nhưng sự đồng bộ và cân bằng giữa ba pha là yếu tố quyết định hiệu suất và độ ổn định của toàn hệ thống.”
Việc nắm vững về cách thức hoạt động này cũng có nét tương đồng với việc tìm hiểu về máy biến áp đo lường nguyên lý hoạt động, dù mục đích sử dụng của chúng có phần khác biệt.
4. Phân loại máy biến áp 3 pha phổ biến hiện nay
Máy biến áp 3 pha là gì không chỉ dừng lại ở định nghĩa mà còn bao gồm việc phân Phaloại chúng. Có nhiều cách để phân loại máy biến áp 3 pha, nhưng phổ biến nhất là dựa theo cấu tạo và môi trường cách điện, hoặc dựa theo công dụng.
Dựa theo cấu tạo và môi trường cách điện
- Máy biến áp 3 pha khô:
- Đặc điểm: Dây quấn được đúc bằng nhựa epoxy hoặc tẩm sấy chân không bằng vecni cách điện. Lõi thép và dây quấn không ngâm trong dầu cách điện.
- Ưu điểm: An toàn cháy nổ cao, kích thước nhỏ gọn, ít cần bảo trì, thân thiện với môi trường.
- Nhược điểm: Giá thành cao hơn máy dầu cùng công suất, khả năng chịu quá tải ngắn hạn kém hơn, khó sửa chữa khi có sự cố ở cuộn dây.
- Ứng dụng: Thường dùng ở những nơi yêu cầu cao về an toàn phòng chống cháy nổ như tòa nhà chung cư, trung tâm thương mại, bệnh viện, sân bay.
- Máy biến áp 3 pha dầu:
- Đặc điểm: Lõi thép và dây quấn được ngâm trong dầu khoáng cách điện (dầu biến áp). Dầu vừa có tác dụng cách điện, vừa làm mát.
- Ưu điểm: Giá thành hợp lý, khả năng chịu quá tải tốt, độ bền cao, dễ sửa chữa.
- Nhược điểm: Nguy cơ cháy nổ cao hơn máy khô, cần không gian lắp đặt lớn hơn, yêu cầu bảo trì định kỳ (kiểm tra dầu, thay dầu).
- Ứng dụng: Phổ biến trong các trạm biến áp ngoài trời, nhà máy công nghiệp, hệ thống truyền tải và phân phối điện.
Dựa theo công dụng
- Máy biến áp truyền tải (máy biến áp tăng áp): Lắp đặt ở đầu các đường dây tải điện, có nhiệm vụ tăng điện áp lên rất cao (hàng trăm kV) để giảm tổn thất điện năng khi truyền tải đi xa.
- Máy biến áp phân phối (máy biến áp hạ áp): Lắp đặt ở cuối các đường dây, gần nơi tiêu thụ điện, có nhiệm vụ hạ điện áp xuống mức phù hợp với các thiết bị sử dụng (ví dụ: từ 22kV xuống 0.4kV).
- Máy biến áp chuyên dụng:
- Máy biến áp cho lò luyện kim.
- Máy biến áp dùng cho mục đích thí nghiệm.
- Máy biến áp tự ngẫu (chỉ có một cuộn dây).
- Máy biến áp đo lường: Bao gồm biến dòng (CT) và biến điện áp (VT/PT). Mặc dù khác biệt về công suất và mục đích chính, việc tìm hiểu về chúng cũng giúp mở rộng kiến thức. Để hiểu rõ hơn về máy biến áp đo lường ưu nhược điểm, bạn có thể tham khảo thêm các bài viết chuyên sâu của chúng tôi.
5. Ưu điểm vượt trội của máy biến áp 3 pha
So với việc sử dụng ba máy biến áp một pha ghép lại, hoặc so với các giải pháp khác, máy biến áp 3 pha sở hữu nhiều ưu điểm nổi bật:
- Hiệu suất cao: Thiết kế tối ưu giúp giảm tổn hao năng lượng.
- Cung cấp công suất lớn: Đáp ứng nhu cầu điện năng cho các thiết bị công nghiệp nặng, hệ thống lớn.
- Độ tin cậy và ổn định cao: Vận hành bền bỉ, đảm bảo cung cấp điện liên tục.
- Tiết kiệm chi phí vật liệu và không gian lắp đặt: So với việc dùng 3 máy biến áp 1 pha có cùng tổng công suất, máy biến áp 3 pha thường gọn hơn và sử dụng ít vật liệu hơn (đặc biệt là lõi thép).
- Truyền tải điện năng hiệu quả: Phù hợp với hệ thống lưới điện 3 pha, giúp cân bằng tải và tối ưu hóa quá trình truyền tải.
6. Ứng dụng quan trọng của máy biến áp 3 pha trong đời sống và sản xuất
Máy biến áp 3 pha là trái tim của nhiều hệ thống điện, đóng vai trò không thể thiếu trong:
- Hệ thống truyền tải và phân phối điện quốc gia: Từ các nhà máy điện, điện năng được tăng áp để truyền đi xa, sau đó được hạ áp qua nhiều cấp để đến tay người tiêu dùng.
- Các nhà máy, xí nghiệp, khu công nghiệp: Cung cấp điện cho các động cơ 3 pha, dây chuyền sản xuất, hệ thống chiếu sáng công suất lớn.
- Các tòa nhà cao tầng, trung tâm thương mại, bệnh viện: Đảm bảo nguồn điện ổn định cho thang máy, hệ thống điều hòa không khí, thiết bị y tế.
- Trạm biến áp: Là thành phần cốt lõi của các trạm biến áp trung gian và phân phối.
- Nông nghiệp công nghệ cao: Cung cấp điện cho các hệ thống bơm tưới, chiếu sáng chuyên dụng.
Một máy biến áp 3 pha công suất lớn đang vận hành ổn định trong một phân xưởng sản xuất công nghiệp
7. Cách lựa chọn máy biến áp 3 pha phù hợp nhu cầu
Việc lựa chọn đúng máy biến áp 3 pha là vô cùng quan trọng, ảnh hưởng trực tiếp đến hiệu quả hoạt động và tuổi thọ của thiết bị cũng như toàn hệ thống. Dưới đây là một số yếu tố bạn cần cân nhắc:
- Xác định công suất (kVA): Tính toán tổng công suất của các thiết bị sử dụng điện, có tính đến hệ số đồng thời và dự phòng phát triển trong tương lai.
- Điện áp sơ cấp và thứ cấp: Phải phù hợp với điện áp lưới cung cấp và điện áp yêu cầu của tải.
- Loại máy (khô hay dầu):
- Chọn máy biến áp khô cho các khu vực yêu cầu an toàn cháy nổ cao, không gian hạn chế.
- Chọn máy biến áp dầu cho các ứng dụng ngoài trời, yêu cầu chi phí đầu tư ban đầu thấp hơn và khả năng chịu quá tải tốt. Nếu bạn quan tâm đến máy dầu, việc tham khảo máy biến áp dầu kinh nghiệm chọn mua sẽ rất hữu ích.
- Môi trường lắp đặt: Điều kiện nhiệt độ, độ ẩm, độ cao so với mực nước biển, mức độ ô nhiễm… sẽ ảnh hưởng đến việc lựa chọn vật liệu và thiết kế máy.
- Thương hiệu uy tín: Ưu tiên các thương hiệu lớn, có danh tiếng trên thị trường như Thibidi, Shihlin, MBT, HBT. Các thương hiệu này thường đảm bảo chất lượng sản phẩm, dịch vụ hậu mãi tốt và tuân thủ các tiêu chuẩn kỹ thuật.
- Tiêu chuẩn chất lượng và chứng chỉ: Kiểm tra xem máy có đáp ứng các tiêu chuẩn Việt Nam (TCVN) hoặc quốc tế (IEC) hay không. Các chứng chỉ chất lượng là một yếu tố quan trọng, ví dụ như khi tìm hiểu về máy biến áp dầu chứng chỉ chất lượng, bạn sẽ thấy tầm quan trọng của chúng.
Chuyên gia Nguyễn Quang Vinh cũng nhấn mạnh: “Khi chọn mua máy biến áp 3 pha, đừng chỉ nhìn vào giá. Hãy cân nhắc kỹ về công suất thực tế bạn cần, điều kiện vận hành và uy tín của nhà sản xuất. Một quyết định đúng đắn sẽ tiết kiệm chi phí vận hành và bảo trì về lâu dài.”
8. Giới thiệu các thương hiệu máy biến áp 3 pha hàng đầu thị trường

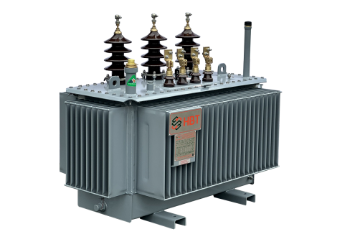

Máy biến áp 3 pha HBT trên thị trường.
Tại Việt Nam, có nhiều thương hiệu máy biến áp 3 pha uy tín đã khẳng định được chất lượng và vị thế trên thị trường. Website “Máy Biến Áp” tự hào là đối tác và nhà cung cấp thông tin về các thương hiệu hàng đầu này:
- Máy biến áp Thibidi: Thibidi (Công ty Cổ phần Thiết bị Điện – Dong Anh Electric Equipment Corporation) là một trong những nhà sản xuất máy biến áp lớn và lâu đời nhất Việt Nam. Sản phẩm của Thibidi đa dạng về chủng loại và công suất, đáp ứng các tiêu chuẩn quốc tế, được tin dùng trong nhiều công trình trọng điểm quốc gia.
- Máy biến áp Shihlin: Shihlin Electric & Engineering Corporation là một tập đoàn lớn của Đài Loan, có nhà máy sản xuất tại Việt Nam. Máy biến áp Shihlin nổi tiếng với công nghệ hiện đại, chất lượng ổn định và độ bền cao, đặc biệt là các dòng máy biến áp khô.
- Máy biến áp MBT: Công ty Cổ phần Thiết bị điện MBT (MBT Electrical Equipment Joint Stock Company) là một thương hiệu Việt Nam đang phát triển mạnh mẽ, cung cấp các giải pháp máy biến áp chất lượng cao, giá cả cạnh tranh, phù hợp với nhiều đối tượng khách hàng.
- Máy biến áp HBT: HBT (Công ty Cổ phần Chế tạo Thiết bị điện Hà Nội) cũng là một tên tuổi đáng chú ý trong ngành sản xuất máy biến áp tại Việt Nam, với các sản phẩm đa dạng, đáp ứng nhu cầu từ dân dụng đến công nghiệp.
Việc lựa chọn thương hiệu nào phụ thuộc vào yêu cầu cụ thể của dự án, ngân sách và các yếu tố kỹ thuật khác. Chúng tôi khuyên bạn nên tìm hiểu kỹ và nhận tư vấn từ các chuyên gia để có quyết định tốt nhất.
Kết luận
Máy biến áp 3 pha là một thành phần không thể thiếu trong hệ thống điện hiện đại, từ các khu công nghiệp đến dân cư. Với hiệu suất cao, tính ổn định và khả năng vận hành lâu dài, nó giúp tối ưu hóa truyền tải và đảm bảo độ an toàn cho toàn bộ công trình. Việc đầu tư đúng đắn vào thiết bị này không chỉ là lựa chọn kỹ thuật tối ưu mà còn là giải pháp tiết kiệm chi phí lâu dài cho bất kỳ dự án nào.
Nếu bạn là nhà thầu hoặc kỹ sư đang tìm kiếm giải pháp truyền tải điện hiệu quả, máy biến áp 3 pha chính là sự lựa chọn đáng tin cậy.
FAQ – Câu hỏi thường gặp
- Máy biến áp 3 pha là gì và dùng để làm gì?
Máy biến áp 3 pha là thiết bị điện từ tĩnh dùng để biến đổi điện áp (tăng hoặc giảm) của dòng điện xoay chiều ba pha mà vẫn giữ nguyên tần số, phục vụ cho việc truyền tải và phân phối điện năng hiệu quả. - Sự khác nhau cơ bản giữa máy biến áp 1 pha và 3 pha là gì?
Máy biến áp 1 pha xử lý dòng điện một pha, thường dùng cho các thiết bị gia dụng. Máy biến áp 3 pha xử lý dòng điện ba pha, cung cấp công suất lớn hơn, dùng trong công nghiệp và hệ thống điện quy mô lớn. - Tại sao máy biến áp 3 pha lại quan trọng trong công nghiệp?
Máy biến áp 3 pha cung cấp nguồn điện ổn định với công suất lớn cho các động cơ, máy móc và dây chuyền sản xuất công nghiệp, vốn chủ yếu sử dụng điện 3 pha để hoạt động hiệu quả và tiết kiệm năng lượng. - Nên chọn máy biến áp 3 pha khô hay dầu?
Lựa chọn phụ thuộc vào yêu cầu: Máy khô an toàn cháy nổ, ít bảo trì, phù hợp cho lắp đặt trong nhà, nơi đông người. Máy dầu chi phí ban đầu thấp hơn, chịu quá tải tốt, thường dùng ngoài trời hoặc trong các trạm chuyên dụng. - Làm thế nào để bảo trì máy biến áp 3 pha hiệu quả?
Đối với máy dầu, cần kiểm tra định kỳ mức dầu, chất lượng dầu, nhiệt độ, làm sạch sứ cách điện, kiểm tra các mối nối. Máy khô cần vệ sinh bề mặt, kiểm tra quạt làm mát (nếu có) và các đầu nối. Luôn tuân thủ hướng dẫn của nhà sản xuất. - Mua máy biến áp 3 pha ở đâu uy tín?
Nên mua tại các nhà phân phối chính hãng của các thương hiệu lớn như Thibidi, Shihlin, MBT, HBT hoặc các công ty có uy tín, kinh nghiệm lâu năm trong ngành thiết bị điện để đảm bảo chất lượng sản phẩm và dịch vụ hậu mãi. - Công suất máy biến áp 3 pha được tính như thế nào?
Công suất máy biến áp 3 pha thường được biểu thị bằng kVA (kilovolt-ampere). Việc lựa chọn công suất phải dựa trên tổng nhu cầu của tải, có tính đến hệ số sử dụng, hệ số công suất và dự phòng phát triển.
