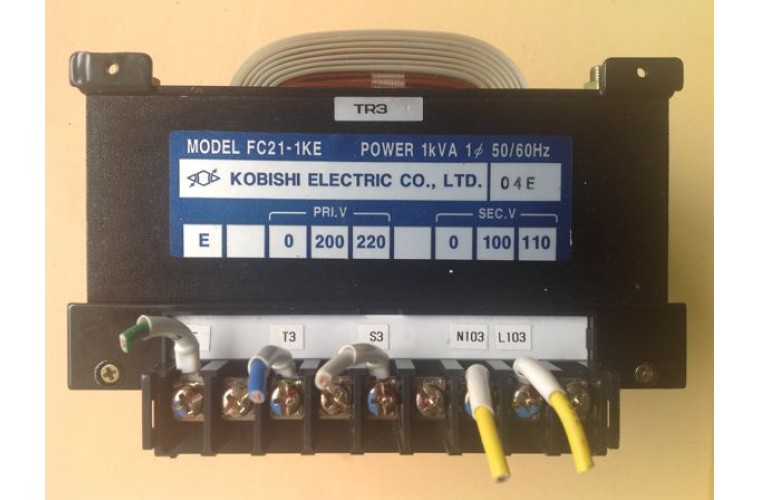

Máy biến áp cách ly là một thiết bị quan trọng trong các hệ thống điện yêu cầu độ an toàn cao, cách ly dòng điện để giảm thiểu rủi ro chập cháy, rò rỉ điện hay nhiễu điện từ. Tuy nhiên, việc lắp đặt máy biến áp cách ly đúng cách là điều kiện bắt buộc để thiết bị hoạt động hiệu quả và đảm bảo an toàn tuyệt đối cho người dùng cũng như hệ thống.
Trong thực tế, nhiều sự cố đáng tiếc liên quan đến điện và máy biến áp đều xuất phát từ việc lắp đặt ban đầu không tuân thủ quy trình kỹ thuật. Đặc biệt với máy biến áp cách ly, một thiết bị có vai trò quan trọng trong việc chống giật, lọc nhiễu và cung cấp nguồn điện sạch, việc này càng trở nên thiết yếu. Để hiểu rõ hơn về các loại máy biến áp khác trên thị trường, bạn có thể tham khảo bài viết về máy biến áp 1 pha thị trường hiện nay, qua đó có cái nhìn tổng quan hơn về sự đa dạng của thiết bị này.
Tại sao việc lắp đặt máy biến áp cách ly đúng cách lại quan trọng đến vậy?
Việc Máy Biến áp Cách Ly Lắp đặt đúng Cách mang lại vô số lợi ích, không chỉ giới hạn ở việc đảm bảo thiết bị hoạt động. Dưới đây là những lý do then chốt:
- An toàn điện tuyệt đối: Đây là ưu tiên hàng đầu. Máy biến áp cách ly vốn được thiết kế để chống giật nhờ cuộn sơ cấp và thứ cấp độc lập về điện. Lắp đặt đúng cách đảm bảo tính năng này được phát huy tối đa, bảo vệ con người khỏi nguy cơ điện giật, đặc biệt trong môi trường ẩm ướt hoặc có yêu cầu an toàn cao.
- Tối ưu hiệu suất vận hành: Khi các kết nối chính xác, mặt bằng lắp đặt vững chắc, và thông gió đầy đủ, máy biến áp sẽ hoạt động ở hiệu suất thiết kế, giảm thiểu tổn hao năng lượng và tránh tình trạng quá tải, quá nhiệt.
- Kéo dài tuổi thọ thiết bị: Lắp đặt sai có thể gây ra rung động quá mức, nhiệt độ hoạt động cao, hoặc các ứng suất cơ học không mong muốn lên các bộ phận của máy, dẫn đến hỏng hóc sớm. Ngược lại, lắp đặt chuẩn sẽ giúp máy bền bỉ hơn.
- Bảo vệ thiết bị sử dụng điện: Nguồn điện ổn định, sạch nhiễu từ máy biến áp cách ly được lắp đặt đúng sẽ giúp các thiết bị điện tử nhạy cảm như thiết bị y tế, âm thanh hi-end, hệ thống server… hoạt động ổn định và bền hơn.
- Tuân thủ quy định và tiêu chuẩn: Việc lắp đặt theo đúng hướng dẫn của nhà sản xuất (như Thibidi, Shihlin, MBT, HBT,…) và các tiêu chuẩn ngành điện là bắt buộc để đảm bảo tính pháp lý và an toàn PCCC.
Ông Trần Huỳnh Bảo, Kỹ sư trưởng với 15 năm kinh nghiệm trong lĩnh vực thiết bị điện, chia sẻ: “Tôi đã chứng kiến không ít trường hợp máy biến áp gặp sự cố chỉ vì những sai sót nhỏ trong quá trình lắp đặt. Đừng bao giờ xem nhẹ bước này, bởi nó là nền tảng cho sự an toàn và hiệu quả của cả hệ thống.”
Chuẩn bị kỹ lưỡng trước khi tiến hành lắp đặt máy biến áp cách ly
“Cẩn tắc vô ưu” – sự chuẩn bị chu đáo là chìa khóa cho một quy trình máy biến áp cách ly lắp đặt đúng cách thành công.
1. Kiểm tra máy biến áp và tài liệu kỹ thuật
Trước khi bắt đầu, hãy:
- Kiểm tra ngoại quan: Đảm bảo máy không bị hư hỏng, móp méo trong quá trình vận chuyển. Kiểm tra các đầu cos, sứ cách điện, vỏ máy.
- Đối chiếu thông số: So sánh thông số trên nhãn máy (công suất, điện áp vào/ra, tần số,…) với yêu cầu của hệ thống và đơn đặt hàng.
- Nghiên cứu tài liệu: Đọc kỹ hướng dẫn lắp đặt, sơ đồ đấu nối và các khuyến cáo an toàn từ nhà sảnผลิต. Mỗi thương hiệu như Thibidi, Shihlin hay MBT có thể có những lưu ý riêng.
2. Lựa chọn vị trí lắp đặt máy biến áp cách ly phù hợp
Vị trí lắp đặt ảnh hưởng lớn đến hiệu suất và tuổi thọ máy:
- Khô ráo, thoáng mát: Tránh nơi ẩm ướt, đọng nước, hoặc có nhiệt độ môi trường quá cao.
- Thông gió tốt: Đảm bảo không khí lưu thông xung quanh máy để tản nhiệt hiệu quả. Với máy biến áp khô, điều này càng quan trọng.
- Mặt bằng vững chắc: Nền lắp đặt phải bằng phẳng, chịu được trọng lượng của máy, không rung động.
- Không gian vận hành và bảo trì: Chừa đủ không gian xung quanh để dễ dàng thao tác, kiểm tra và bảo dưỡng khi cần.
- Tránh xa nguồn nhiệt và hóa chất ăn mòn: Bảo vệ máy khỏi các tác nhân gây hại từ môi trường.
- Gần phụ tải: Giảm thiểu tổn hao trên đường dây và sụt áp.
Để hiểu rõ hơn về tầm quan trọng của việc lựa chọn thiết bị chất lượng, có thể bạn sẽ quan tâm đến máy biến áp dầu chứng chỉ chất lượng, vì các chứng chỉ này thường đi kèm với những yêu cầu khắt khe về lắp đặt và vận hành.
3. Chuẩn bị dụng cụ và vật tư cần thiết
- Dụng cụ cơ khí: Cờ lê, tua vít, kìm, búa, thước đo, máy khoan (nếu cần)…
- Thiết bị đo điện: Đồng hồ VOM, ampe kìm, megohmmeter (đồng hồ đo cách điện).
- Vật tư phụ: Dây dẫn có tiết diện phù hợp, đầu cos, băng keo cách điện, ống luồn dây, bulong, ecu, vòng đệm.
- Thiết bị bảo hộ lao động: Găng tay cách điện, giày bảo hộ, kính bảo hộ, mũ cứng.
4. Đảm bảo an toàn lao động
- Ngắt nguồn điện: Luôn luôn ngắt hoàn toàn nguồn điện cung cấp cho khu vực lắp đặt trước khi bắt đầu. Sử dụng biển báo “CẤM ĐÓNG ĐIỆN” và khóa an toàn (LOTO – Lockout/Tagout).
- Nhân sự có chuyên môn: Chỉ những người có đủ trình độ chuyên môn, đã được đào tạo về an toàn điện mới được thực hiện lắp đặt.
- Kiểm tra dụng cụ: Đảm bảo các dụng cụ, đặc biệt là dụng cụ cách điện, ở trong tình trạng tốt.
Một máy biến áp cách ly được lắp đặt trong phòng kỹ thuật sạch sẽ, thoáng đãng, có không gian xung quanh để tản nhiệt và bảo trì
Quy trình chi tiết các bước lắp đặt máy biến áp cách ly đúng cách
Sau khi đã chuẩn bị đầy đủ, chúng ta tiến hành các bước máy biến áp cách ly lắp đặt đúng cách như sau:
- Bước 1: Vận chuyển và định vị máy
- Sử dụng thiết bị nâng hạ phù hợp (xe nâng, palăng) để di chuyển máy đến vị trí lắp đặt.
- Tránh va đập mạnh. Với máy biến áp dầu, cần cẩn thận không làm nghiêng máy quá mức cho phép của nhà sản xuất để tránh rò rỉ dầu hoặc ảnh hưởng đến các bộ phận bên trong.
- Đặt máy ngay ngắn, vững chắc trên nền đã chuẩn bị. Siết chặt các bulong neo nếu có.
- Bước 2: Đấu nối phía sơ cấp (đầu vào)
- Xác định đúng các đầu cọc đấu nối điện áp vào (HV) dựa trên sơ đồ của nhà sản xuất.
- Sử dụng dây dẫn có tiết diện phù hợp với công suất máy và dòng điện định mức.
- Siết chặt các đầu cos, đảm bảo tiếp xúc tốt, tránh phát sinh tia lửa điện hoặc nóng cục bộ.
- Kiểm tra thứ tự pha (với máy 3 pha) và cực tính (với máy 1 pha) nếu có yêu cầu đặc biệt.
- Bước 3: Đấu nối phía thứ cấp (đầu ra)
- Tương tự như phía sơ cấp, xác định đúng các cọc đấu nối điện áp ra (LV).
- Đấu nối dây dẫn đến phụ tải.
- Đảm bảo các mối nối chắc chắn, cách điện an toàn.
Việc hiểu rõ nguyên lý hoạt động của các thiết bị đo lường cũng rất quan trọng trong quá trình này. Bạn có thể tìm hiểu thêm về máy biến áp đo lường nguyên lý hoạt động để có kiến thức nền tảng vững chắc hơn.
- Bước 4: Đấu nối tiếp địa
- Đây là bước cực kỳ quan trọng để đảm bảo an toàn. Vỏ máy biến áp phải được nối đất bảo vệ.
- Hệ thống tiếp địa phải tuân thủ các tiêu chuẩn kỹ thuật (điện trở nối đất < 4 Ohm hoặc theo quy định cụ thể).
- Dây tiếp địa phải có tiết diện phù hợp và được kết nối chắc chắn vào cọc tiếp địa của máy và hệ thống tiếp địa chung.
- Bước 5: Kiểm tra lần cuối trước khi đóng điện
- Kiểm tra cơ khí: Tất cả các bu lông, ốc vít đã được siết chặt. Máy được cố định vững chắc.
- Kiểm tra điện:
- Đo thông mạch các cuộn dây.
- Đo cách điện giữa các cuộn dây với nhau và giữa từng cuộn dây với vỏ máy bằng megohmmeter. Giá trị cách điện phải đạt tiêu chuẩn.
- Kiểm tra lại tất cả các mối nối điện, đảm bảo đúng sơ đồ, chắc chắn và được bọc cách điện cẩn thận.
- Dọn dẹp sạch sẽ khu vực xung quanh máy, loại bỏ các vật lạ, dụng cụ thừa.
- Kiểm tra không tải: Sau khi chắc chắn mọi thứ đã đúng, đóng điện không tải cho máy biến áp. Đo điện áp ra ở phía thứ cấp, đảm bảo đúng giá trị danh định.
- Kiểm tra có tải: Nếu kiểm tra không tải tốt, tiến hành đóng tải từ từ và theo dõi hoạt động của máy (nhiệt độ, tiếng kêu, dòng điện các pha).
Chuyên gia Nguyễn Văn Kỹ cũng nhấn mạnh: “Đừng bỏ qua bước đo kiểm cách điện. Một mối nối lỏng lẻo hay cách điện suy giảm có thể không biểu hiện ngay, nhưng sẽ là mầm mống cho sự cố nghiêm trọng sau này.”
Những lưu ý vàng để lắp đặt máy biến áp cách ly an toàn và hiệu quả
Để quy trình máy biến áp cách ly lắp đặt đúng cách đạt hiệu quả tối ưu, hãy ghi nhớ:
- Luôn tuân thủ tài liệu kỹ thuật của nhà sản xuất: Mỗi máy có thể có những đặc thù riêng.
- Sử dụng vật tư, phụ kiện chất lượng: Dây dẫn, đầu cos, băng keo… kém chất lượng có thể gây sự cố.
- Đảm bảo thông gió cho máy: Đặc biệt quan trọng với máy biến áp khô và máy biến áp dầu công suất lớn.
- Thực hiện kiểm tra định kỳ sau lắp đặt: Theo dõi nhiệt độ, tiếng kêu, vệ sinh máy thường xuyên.
- Không tự ý thay đổi kết cấu hay thông số máy: Nếu cần điều chỉnh, hãy tham khảo ý kiến chuyên gia hoặc nhà sản xuất.
Việc lựa chọn máy biến áp phù hợp với nhu cầu cũng quan trọng không kém. Đối với những ai quan tâm đến máy biến áp dầu kinh nghiệm chọn mua, những thông tin này sẽ giúp bạn có quyết định sáng suốt ngay từ đầu, từ đó việc lắp đặt cũng sẽ thuận lợi hơn.
Lắp đặt máy biến áp cách ly an toàn và hiệu quả.
Các lỗi thường gặp cần tránh khi lắp đặt máy biến áp cách ly
Dưới đây là một số sai lầm phổ biến mà bạn cần tránh:
- Chọn sai vị trí lắp đặt: Nơi ẩm thấp, quá nóng, không đủ thông thoáng.
- Đấu nối sai cực tính, sai thứ tự pha: Gây hư hỏng máy hoặc thiết bị sử dụng.
- Mối nối lỏng lẻo, tiếp xúc kém: Gây phát nhiệt, tia lửa điện, sụt áp.
- Tiết diện dây dẫn không đủ: Gây quá tải dây, sụt áp lớn, nguy cơ cháy nổ.
- Bỏ qua hoặc làm sơ sài hệ thống tiếp địa: Mất tác dụng chống giật, gây nguy hiểm.
- Không kiểm tra cách điện trước khi đóng điện: Rủi ro ngắn mạch, hỏng máy.
- Không siết chặt các bulong neo giữ máy: Gây rung động, tiếng ồn, giảm tuổi thọ.
Kỹ sư điện đang sử dụng đồng hồ vạn năng để kiểm tra các thông số điện của máy biến áp cách ly sau khi hoàn tất lắp đặt
Đôi khi, việc hiểu rõ ưu nhược điểm của từng loại thiết bị cũng giúp tránh được sai lầm trong quá trình chọn lựa và lắp đặt. Ví dụ, để hiểu rõ hơn về máy biến áp đo lường ưu nhược điểm, bạn sẽ biết được những lưu ý đặc thù khi làm việc với loại máy này.
“Một sai lầm phổ biến mà tôi thường thấy là việc xem nhẹ đấu nối tiếp địa hoặc sử dụng dây tiếp địa quá nhỏ. Điều này cực kỳ nguy hiểm, vô hiệu hóa một trong những tính năng an toàn cốt lõi của máy biến áp cách ly.” – Ông Trần Huỳnh Bảo cảnh báo.
Kết luận
Quy trình máy biến áp cách ly lắp đặt đúng cách là một công việc đòi hỏi sự cẩn trọng, kiến thức chuyên môn và tuân thủ nghiêm ngặt các quy định an toàn. Từ việc chuẩn bị, lựa chọn vị trí, thực hiện các bước đấu nối cho đến kiểm tra cuối cùng, mỗi giai đoạn đều đóng vai trò quan trọng. Bằng việc đầu tư thời gian và công sức để lắp đặt chính xác, bạn không chỉ đảm bảo an toàn cho con người và tài sản, mà còn giúp máy biến áp hoạt động bền bỉ, hiệu quả, phát huy tối đa công năng của nó.
Tại “Máy Biến Áp”, chúng tôi luôn sẵn sàng cung cấp thêm thông tin và tư vấn chuyên sâu về các sản phẩm từ những thương hiệu uy tín như Thibidi, Shihlin, MBT, HBT,… cũng như các giải pháp máy biến áp khô, máy biến áp dầu, máy biến áp 3 pha phù hợp với nhu cầu của bạn. Đừng ngần ngại liên hệ nếu bạn cần hỗ trợ!
FAQ – Câu hỏi thường gặp
1. Tại sao phải nối đất cho máy biến áp cách ly?
Việc nối đất vỏ máy biến áp cách ly là bắt buộc để đảm bảo an toàn. Trong trường hợp có sự cố rò rỉ điện ra vỏ, dòng điện sẽ được dẫn xuống đất, bảo vệ người vận hành khỏi nguy cơ bị điện giật.
2. Có thể tự lắp đặt máy biến áp cách ly tại nhà không?
Việc lắp đặt máy biến áp, đặc biệt là các máy có công suất lớn hoặc điện áp cao, đòi hỏi kiến thức chuyên môn về điện và an toàn điện. Chúng tôi khuyến cáo công việc này nên được thực hiện bởi các kỹ thuật viên có trình độ và kinh nghiệm.
3. Khoảng cách an toàn tối thiểu khi lắp đặt máy biến áp cách ly là bao nhiêu?
Khoảng cách an toàn phụ thuộc vào loại máy, công suất, điện áp và môi trường lắp đặt. Luôn tham khảo tài liệu kỹ thuật của nhà sản xuất và các quy chuẩn ngành điện hiện hành để có thông số chính xác. Cần đảm bảo đủ không gian cho việc tản nhiệt và thao tác bảo trì.
4. Làm thế nào để kiểm tra máy biến áp cách ly sau khi lắp đặt?
Sau khi máy biến áp cách ly lắp đặt đúng cách, cần kiểm tra điện áp vào/ra, dòng điện các pha (nếu là máy 3 pha), nhiệt độ hoạt động, tiếng kêu bất thường (nếu có). Nên sử dụng thiết bị đo chuyên dụng như đồng hồ VOM, ampe kìm.
5. Máy biến áp cách ly lắp đặt sai có thể gây ra những hậu quả gì?
Lắp đặt sai có thể dẫn đến nhiều hậu quả nghiêm trọng như: chập điện, cháy nổ, hư hỏng máy biến áp và các thiết bị kết nối, gây điện giật cho người sử dụng, giảm hiệu suất và tuổi thọ của máy.
6. Có cần bảo dưỡng máy biến áp cách ly sau khi lắp đặt không?
Có. Máy biến áp cách ly cần được kiểm tra và bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất. Công việc bảo dưỡng thường bao gồm kiểm tra các mối nối, vệ sinh bụi bẩn, kiểm tra nhiệt độ, và đo các thông số điện.
7. Sự khác biệt chính khi lắp đặt máy biến áp khô và máy biến áp dầu là gì?
Máy biến áp dầu cần chú ý đến việc xử lý dầu, kiểm tra mức dầu, nguy cơ rò rỉ dầu và các yêu cầu về phòng chống cháy nổ liên quan đến dầu. Máy biến áp khô thường nhẹ hơn, dễ lắp đặt hơn ở một số vị trí nhưng lại nhạy cảm hơn với bụi bẩn và độ ẩm nếu không có vỏ bảo vệ phù hợp. Cả hai đều yêu cầu thông gió tốt.
