Máy biến áp đo lường, bao gồm máy biến dòng (CT) và máy biến điện áp (VT hoặc PT), là những thiết bị quan trọng trong hệ thống truyền tải và phân phối điện năng. Chúng đóng vai trò chính trong việc cung cấp tín hiệu đầu vào cho các thiết bị đo lường và bảo vệ, đảm bảo an toàn, độ chính xác và hiệu quả vận hành của lưới điện.
Máy biến áp đo lường là gì? Tại sao lại quan trọng?
Máy biến áp đo lường là thiết bị dùng để biến đổi các đại lượng dòng điện hoặc điện áp lớn từ phía sơ cấp xuống các giá trị tiêu chuẩn an toàn, phù hợp cho các dụng cụ đo lường như ampe kế, vôn kế, công tơ điện, oát kế và các rơ le bảo vệ phía thứ cấp. Chúng giúp hệ thống điện hoạt động ổn định, chính xác và bảo vệ an toàn cho các thiết bị và con người.
Sự quan trọng của máy biến áp đo lường thể hiện ở các khía cạnh sau:
- Đảm bảo an toàn: Cách ly mạch đo lường và bảo vệ khỏi điện áp cao của lưới điện, đảm bảo an toàn cho người vận hành và thiết bị.
- Đo lường với độ chính xác cao: Cung cấp tín hiệu tỷ lệ chính xác với giá trị thực tế, giúp giám sát và quản lý năng lượng hiệu quả.
- Bảo vệ hệ thống điện: Cung cấp tín hiệu đầu vào cho rơ le bảo vệ, giúp phát hiện và cô lập sự cố nhanh chóng, giảm thiểu thiệt hại.
- Tiêu chuẩn hóa: Đưa các giá trị dòng điện và điện áp về mức tiêu chuẩn (thường là 1A hoặc 5A cho dòng điện, 100V, 110V hoặc 120V cho điện áp), giúp dễ dàng kết nối với các thiết bị đo lường và bảo vệ tiêu chuẩn.
- Dễ dàng giám sát và kiểm soát: Việc sử dụng máy biến áp đo lường giúp các kỹ sư, nhà quản lý có thể dễ dàng giám sát và điều chỉnh các thông số điện năng trong hệ thống điện một cách chính xác và hiệu quả.
Các loại máy biến áp đo lường phổ biến
Có hai loại máy biến áp đo lường chính, mỗi loại có chức năng và đặc điểm riêng:
Máy biến dòng (CT – Current Transformer)
Máy biến dòng được sử dụng để biến đổi dòng điện lớn ở mạch sơ cấp thành dòng điện nhỏ hơn ở mạch thứ cấp theo một tỷ số nhất định. Cuộn sơ cấp của CT thường có rất ít vòng dây (thậm chí chỉ là một thanh dẫn xuyên qua lõi thép) và được mắc nối tiếp với mạch điện cần đo. Cuộn thứ cấp có nhiều vòng dây hơn và được nối với ampe kế hoặc cuộn dòng của các thiết bị đo khác.

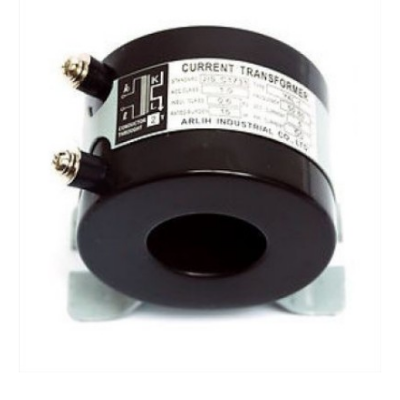

Biến dòng trong hệ thống điện.
“Một trong những lưu ý quan trọng nhất khi vận hành máy biến dòng là không bao giờ được để hở mạch cuộn thứ cấp khi cuộn sơ cấp đang mang tải. Điều này có thể gây ra điện áp rất cao ở đầu ra thứ cấp, nguy hiểm cho người và thiết bị.” – Ông Lâm Minh Cường, Chuyên gia Kỹ thuật Điện Lực, với 18 năm kinh nghiệm.

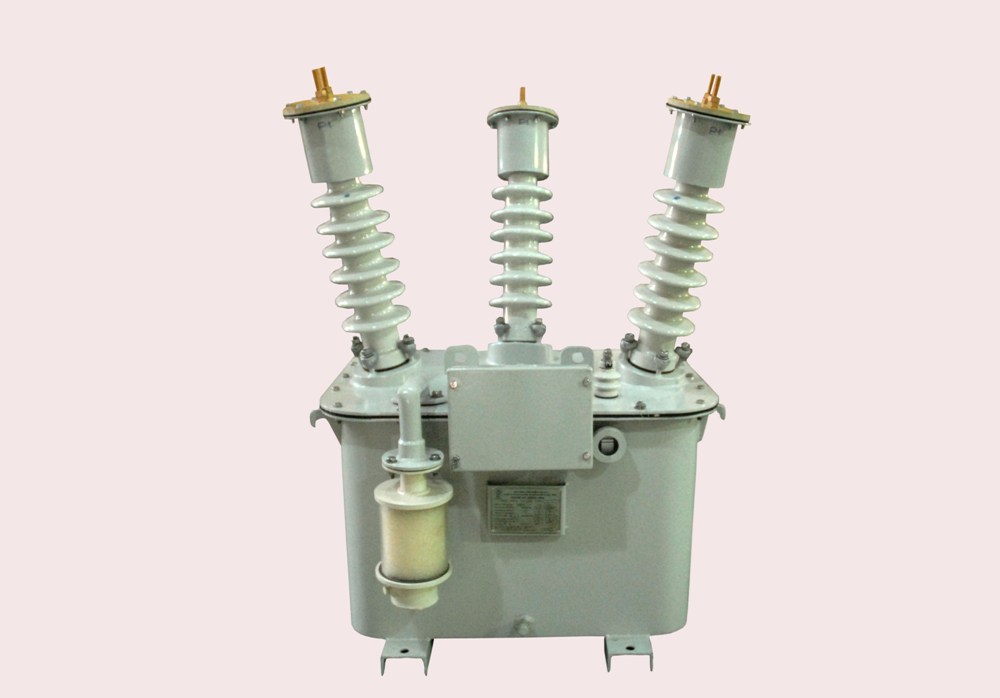

Máy biến điện áp (VT/PT – Voltage Transformer/Potential Transformer)
Máy biến điện áp được sử dụng để biến đổi điện áp cao ở mạch sơ cấp thành điện áp thấp hơn ở mạch thứ cấp. Cuộn sơ cấp của VT có nhiều vòng dây và được mắc song song với mạch điện cần đo. Cuộn thứ cấp có ít vòng dây hơn và được nối với vôn kế hoặc cuộn áp của các thiết bị đo khác.
Ưu điểm nổi bật của máy biến áp đo lường
Máy biến áp đo lường mang lại nhiều lợi ích quan trọng trong các ứng dụng điện lực và công nghiệp. Dưới đây là những ưu điểm chính:
-
Cách ly an toàn tuyệt đối: Đây là ưu điểm quan trọng hàng đầu. Máy biến áp đo lường tạo ra sự cách ly hoàn toàn giữa mạch điện cao áp/dòng điện lớn phía sơ cấp và các thiết bị đo lường, rơ le bảo vệ phía thứ cấp. Điều này giúp:
- Bảo vệ nhân viên vận hành khỏi nguy cơ điện giật.
- Bảo vệ các thiết bị đo lường và rơ le nhạy cảm khỏi bị hư hỏng do quá áp hoặc quá dòng từ lưới điện chính.
-
Đo lường chính xác cao: Các máy biến áp đo lường chất lượng cao từ các thương hiệu uy tín như Thibidi, Shihlin, MBT, HBT được thiết kế với cấp chính xác (accuracy class) cụ thể. Chúng đảm bảo rằng tín hiệu dòng điện hoặc điện áp ở phía thứ cấp tỷ lệ chính xác với giá trị thực ở phía sơ cấp trong một phạm vi hoạt động nhất định. Điều này rất cần thiết cho việc tính toán điện năng tiêu thụ, giám sát chất lượng điện năng và vận hành hiệu quả hệ thống.
-
Mở rộng dải đo của thiết bị: Các thiết bị đo tiêu chuẩn thường có dải đo giới hạn (ví dụ, ampe kế 5A, vôn kế 120V). Máy biến áp đo lường cho phép đo các dòng điện và điện áp lớn hơn nhiều lần so với khả năng đo trực tiếp của thiết bị bằng cách giảm chúng xuống các giá trị tiêu chuẩn này.
-
Tiêu chuẩn hóa thiết bị đo và bảo Vệ: Việc sử dụng máy biến áp đo lường cho phép các nhà sản xuất chế tạo các thiết bị đo lường và rơ le bảo vệ với đầu vào tiêu chuẩn (ví dụ: 1A, 5A, 100V, 110V). Điều này giúp đơn giản hóa thiết kế, giảm chi phí sản xuất và tăng tính linh hoạt, dễ dàng thay thế, lắp đặt.
-
Khả năng chịu quá tải tạm thời: Máy biến áp đo lường, đặc biệt là máy biến dòng, thường được thiết kế để chịu được các dòng sự cố lớn trong một khoảng thời gian ngắn mà không bị hư hỏng, đảm bảo rơ le bảo vệ có đủ thời gian để tác động.
-
Độ bền cao và tuổi thọ dài: Với cấu tạo tương đối đơn giản, ít bộ phận chuyển động và được chế tạo từ vật liệu chất lượng, máy biến áp đo lường thường có độ bền cao, yêu cầu bảo trì thấp và tuổi thọ hoạt động lâu dài nếu được lựa chọn và vận hành đúng cách.
Nhược điểm cần lưu ý của máy biến áp đo lường
Bên cạnh những ưu điểm vượt trội, khi xem xét Máy Biến áp đo Lường ưu Nhược điểm, chúng ta cũng cần nhận diện một số hạn chế hoặc vấn đề tiềm ẩn:
-
Sai số đo lường vốn có: Mặc dù được thiết kế cho độ chính xác cao, mọi máy biến áp đo lường đều có sai số nhất định (sai số tỷ số và sai số góc pha). Sai số này phụ thuộc vào cấp chính xác, tải thứ cấp (burden) và điều kiện vận hành. Nếu tải thứ cấp vượt quá giá trị định mức, sai số sẽ tăng lên.
-
Hiện tượng bão hòa lõi thép (đặc biệt với CT): Khi dòng điện sơ cấp quá lớn (ví dụ, khi có sự cố ngắn mạch lớn), lõi thép của máy biến dòng có thể bị bão hòa. Lúc này, dòng điện thứ cấp sẽ không còn tỷ lệ tuyến tính với dòng sơ cấp nữa, làm giảm độ chính xác hoặc thậm chí khiến rơ le bảo vệ hoạt động sai.
“Việc lựa chọn đúng điểm giới hạn chính xác (Accuracy Limit Factor – ALF) cho CT là rất quan trọng để đảm bảo nó không bị bão hòa trong các điều kiện sự cố dự kiến, giúp hệ thống bảo vệ hoạt động tin cậy.” – Ông Đinh Văn Bửu, Kỹ sư Thiết kế Hệ thống Điện, hơn 15 năm kinh nghiệm.
-
Nguy cơ hở mạch thứ cấp của CT: Như đã đề cập, việc hở mạch thứ cấp của máy biến dòng khi sơ cấp có tải là cực kỳ nguy hiểm. Điều này đòi hỏi quy trình vận hành và bảo trì nghiêm ngặt.
-
Ảnh hưởng của tải thứ cấp (Burden): Độ chính xác của máy biến áp đo lường bị ảnh hưởng bởi tổng trở của mạch thứ cấp (bao gồm dây dẫn và các thiết bị đo). Nếu burden quá lớn so với công suất danh định của máy biến áp, sai số sẽ tăng.
-
Chi phí đầu tư ban đầu: So với việc đo trực tiếp (chỉ khả thi ở điện áp thấp và dòng nhỏ), việc lắp đặt máy biến áp đo lường làm tăng chi phí ban đầu của hệ thống, đặc biệt là đối với các máy biến áp cấp điện áp cao hoặc yêu cầu cấp chính xác rất cao.
-
Kích thước và trọng lượng: Đối với các cấp điện áp và dòng điện lớn, máy biến áp đo lường có thể có kích thước và trọng lượng đáng kể, đòi hỏi không gian lắp đặt và kết cấu đỡ phù hợp.
-
Hiện tượng cộng hưởng sắt từ (Ferroresonance) ở VT: Máy biến điện áp kiểu cảm ứng (VT) khi kết nối với các điện dung của lưới (ví dụ cáp ngầm, đường dây dài) có thể gây ra hiện tượng cộng hưởng sắt từ trong một số điều kiện nhất định, dẫn đến quá áp và hư hỏng thiết bị.
Minh họa nhược điểm chi phí lắp đặt ban đầu của máy biến áp đo lường trong trạm biến áp
Máy biến áp đo lường ưu nhược điểm: so sánh cụ thể CT và VT
Để hiểu rõ hơn về máy biến áp đo lường ưu nhược điểm của từng loại, chúng ta có thể xem xét bảng so sánh sau:
| Đặc Điểm | Máy Biến Dòng (CT) | Máy Biến Điện Áp (VT/PT) |
|---|---|---|
| Chức năng chính | Biến đổi dòng điện lớn thành dòng điện nhỏ. | Biến đổi điện áp cao thành điện áp thấp. |
| Cách mắc | Sơ cấp mắc nối tiếp với tải. | Sơ cấp mắc song song với tải. |
| Thứ cấp | Không được để hở mạch khi sơ cấp có tải. | Có thể hở mạch, nhưng không được ngắn mạch. |
| Trở kháng sơ cấp | Rất thấp. | Rất cao. |
| Trở kháng thứ cấp | Tương đối thấp (để phù hợp với cuộn dòng của thiết bị). | Tương đối cao (để phù hợp với cuộn áp của thiết bị). |
| Vấn đề tiềm ẩn | Bão hòa lõi thép khi dòng quá lớn, nguy cơ hở mạch thứ cấp. | Hiện tượng cộng hưởng sắt từ, nguy cơ ngắn mạch thứ cấp. |
| Tải (Burden) | Chủ yếu là trở kháng của ampe kế, cuộn dòng rơ le. | Chủ yếu là trở kháng của vôn kế, cuộn áp rơ le. |
Lời khuyên từ chuyên gia khi lựa chọn máy biến áp đo lường
Việc lựa chọn máy biến áp đo lường phù hợp là rất quan trọng để đảm bảo hệ thống hoạt động chính xác và an toàn. Dưới đây là một số yếu tố cần cân nhắc:
- Điện áp/Dòng điện định mức: Phải phù hợp với giá trị của lưới điện.
- Tỷ số biến: Chọn tỷ số sao cho dòng điện/điện áp thứ cấp nằm trong dải đo tối ưu của thiết bị.
- Cấp chính xác: Tùy thuộc vào mục đích sử dụng (đo lường thương mại yêu cầu cấp chính xác cao hơn so với bảo vệ).
- Công suất danh định (Burden Capacity): Phải lớn hơn tổng công suất tiêu thụ của tất cả các thiết bị nối vào mạch thứ cấp.
- Điểm giới hạn chính xác (ALF – cho CT): Đảm bảo CT không bão hòa khi có dòng sự cố.
- Môi trường lắp đặt: Trong nhà hay ngoài trời, điều kiện nhiệt độ, độ ẩm.
- Thương hiệu uy tín: Ưu tiên các sản phẩm từ các nhà sản xuất có tên tuổi như Thibidi, Shihlin, MBT, HBT để đảm bảo chất lượng và độ tin cậy.
Ứng dụng thực tế của máy biến áp đo lường
Máy biến áp đo lường được sử dụng rộng rãi trong nhiều lĩnh vực:
- Trạm biến áp và nhà máy điện: Đo lường, giám sát và bảo vệ các máy phát, máy biến áp lực, đường dây.
- Hệ thống truyền tải và phân phối điện: Đo đếm điện năng giao nhận, bảo vệ lưới.
- Các nhà máy công nghiệp: Giám sát tiêu thụ năng lượng, bảo vệ động cơ và thiết bị.
- Tòa nhà thương mại: Đo đếm điện năng cho các hộ tiêu thụ.
- Phòng thí nghiệm điện: Cung cấp tín hiệu an toàn cho các thí nghiệm.
Kết luận
Máy biến áp đo lường, với khả năng cách ly an toàn và cung cấp tín hiệu chính xác, là yếu tố quan trọng trong hệ thống điện. Tuy nhiên, cần lưu ý sai số, nguy cơ bão hòa (CT) và chi phí đầu tư ban đầu khi lựa chọn thiết bị. Hiểu rõ ưu nhược điểm giúp các kỹ sư và nhà quản lý đưa ra quyết định tối ưu, đảm bảo an toàn cho hệ thống. Nếu bạn cần tư vấn về máy biến áp từ Thibidi, Shihlin, MBT, HBT hay các giải pháp khác, liên hệ với chúng tôi để được hỗ trợ.
FAQ – Câu hỏi thường gặp
-
Máy biến áp đo lường là gì? Máy biến áp đo lường là thiết bị dùng để biến đổi dòng điện hoặc điện áp từ giá trị cao ở mạch sơ cấp xuống giá trị tiêu chuẩn, an toàn ở mạch thứ cấp, phục vụ cho các thiết bị đo lường và bảo vệ.
-
Tại sao không được để hở mạch thứ cấp máy biến dòng (CT)? Khi hở mạch thứ cấp CT mà sơ cấp vẫn có tải, toàn bộ dòng sơ cấp sẽ trở thành dòng từ hóa, gây ra từ thông rất lớn trong lõi thép và cảm ứng ra điện áp rất cao ở cuộn thứ cấp, có thể gây nguy hiểm cho người và làm hỏng cách điện của CT.
-
Burden của máy biến áp đo lường là gì? Burden là tổng trở kháng của mạch ngoài nối vào cuộn thứ cấp của máy biến áp đo lường, bao gồm trở kháng của dây dẫn và các thiết bị đo (ampe kế, vôn kế, cuộn dòng/áp của rơ le). Burden được tính bằng VA (Volt-Ampe).
-
Cấp chính xác của máy biến áp đo lường có ý nghĩa gì? Cấp chính xác (ví dụ 0.2, 0.5, 1, 5P, 10P) cho biết sai số tối đa cho phép của máy biến áp đo lường trong điều kiện làm việc tiêu chuẩn. Số càng nhỏ, độ chính xác càng cao. Chữ “P” (Protection) chỉ cấp chính xác cho mục đích bảo vệ.
-
Máy biến áp đo lường khác máy biến áp lực như thế nào? Máy biến áp lực dùng để biến đổi điện áp nhằm mục đích truyền tải và phân phối công suất lớn. Máy biến áp đo lường dùng để cung cấp tín hiệu tỷ lệ với dòng/áp cho thiết bị đo lường/bảo vệ, với công suất thứ cấp rất nhỏ.
-
Làm sao để chọn đúng máy biến áp đo lường? Cần dựa vào các yếu tố: điện áp/dòng điện định mức của mạch, tỷ số biến mong muốn, cấp chính xác yêu cầu, tổng burden của mạch thứ cấp, điều kiện môi trường và tiêu chuẩn áp dụng. Nên tham khảo tư vấn từ chuyên gia hoặc nhà sản xuất.
-
Các thương hiệu máy biến áp đo lường nào phổ biến và uy tín tại Việt Nam? Một số thương hiệu máy biến áp đo lường (và máy biến áp nói chung) được tin dùng tại Việt Nam bao gồm Thibidi, Shihlin (Đài Loan), MBT, HBT, EMIC, và một số thương hiệu quốc tế khác.
