Máy biến áp khô hoạt động ra sao? Giải mã từ A đến Z

Bạn đã bao giờ tự hỏi chiếc hộp kim loại đơn giản như máy biến áp khô lại đóng vai trò quan trọng đến thế trong việc cung cấp năng lượng ổn định và an toàn cho vô số ứng dụng? Việc hiểu rõ nguyên lý hoạt động của máy biến áp khô không chỉ giúp bạn có cái nhìn rõ hơn về thiết bị này mà còn là yếu tố quan trọng để đưa ra lựa chọn phù hợp cho hệ thống điện của mình. Tại “Máy Biến Áp”, chúng tôi tự hào cung cấp thông tin chi tiết và chính xác về các thiết bị điện, đặc biệt là máy biến áp từ các thương hiệu uy tín như Thibidi, Shihlin, MBT, HBT. Bài viết này sẽ cùng bạn tìm hiểu cơ chế vận hành của máy biến áp khô, đơn giản và dễ hiểu nhất.

Giới thiệu tổng quan về máy biến áp khô

Máy biến áp khô (Dry Type Transformer) là loại máy biến áp có các cuộn dây và lõi thép được cách điện bằng không khí, nhựa epoxy hoặc các vật liệu cách điện rắn khác, thay vì sử dụng dầu cách điện như máy biến áp dầu truyền thống. Sự khác biệt cơ bản này mang lại nhiều ưu điểm vượt trội, đặc biệt về tính an toàn và thân thiện với môi trường.

Các thương hiệu nổi tiếng như Thibidi, Shihlin thường tiên phong trong việc áp dụng công nghệ đúc epoxy chân không cho cuộn dây, giúp tăng cường độ bền cơ học, khả năng chịu ẩm và chống cháy lan.

Cấu tạo chi tiết: nền tảng hoạt động ổn định

Để hiểu máy biến áp khô hoạt động ra sao, việc nắm rõ cấu tạo của nó là vô cùng quan trọng. Về cơ bản, máy biến áp khô bao gồm các bộ phận chính sau:

Lõi từ (Magnetic Core)

Lõi từ thường được làm từ các lá thép kỹ thuật điện (thép silic) chất lượng cao, có độ từ thẩm lớn và tổn hao thấp. Các lá thép này được ghép sát lại với nhau, có sơn cách điện trên bề mặt để giảm dòng điện xoáy (dòng Foucault), từ đó giảm tổn hao năng lượng và tăng hiệu suất hoạt động của máy.

Cuộn dây (Windings) sơ cấp và thứ cấp

Đây là “trái tim” của máy biến áp. Được phân chia thành:

• Cuộn dây sơ cấp (Primary Winding): Nối với nguồn điện vào, nhận năng lượng điện.
• Cuộn dây thứ cấp (Secondary Winding): Nối với tải tiêu thụ, cung cấp năng lượng điện đã được biến đổi.
  Chất liệu cuộn dây thường là đồng hoặc nhôm, được thiết kế với số vòng dây khác nhau tùy thuộc vào tỷ số biến áp mong muốn. Điều quan trọng là các cuộn dây này được cách điện hoàn toàn với nhau và với lõi thép bằng các vật liệu cách điện rắn. Trong máy biến áp khô, công nghệ phổ biến là đúc cuộn dây trong nhựa epoxy dưới môi trường chân không, tạo thành một khối vững chắc, chịu được các điều kiện khắc nghiệt.

Vật liệu cách điện và vỏ máy

Vật liệu cách điện chủ yếu là nhựa epoxy, sợi thủy tinh, hoặc các loại vật liệu composite chịu nhiệt cao cấp. Chúng không chỉ cách điện mà còn bảo vệ cuộn dây khỏi ẩm, bụi bẩn và các tác động cơ học.
Vỏ máy thường được làm bằng kim loại, có chức năng bảo vệ các bộ phận bên trong và hỗ trợ quá trình tản nhiệt. Thiết kế vỏ máy cũng tính đến việc lưu thông không khí tự nhiên hoặc cưỡng bức để làm mát.

Việc hiểu rõ cấu tạo này cũng giúp chúng ta dễ dàng hình dung về cách thức hoạt động của các loại máy biến áp chuyên dụng hơn. Để hiểu rõ hơn về máy biến áp đo lường nguyên lý hoạt động, bạn có thể thấy sự tương đồng trong các thành phần cốt lõi như cuộn dây và lõi từ, dù mục đích sử dụng có khác biệt.

Nguyên lý cốt lõi: máy biến áp khô hoạt động ra sao dựa trên cảm ứng điện từ?

Nguyên lý hoạt động của máy biến áp khô, cũng như mọi loại máy biến áp khác, đều dựa trên hiện tượng cảm ứng điện từ. Đây là một định luật vật lý cơ bản do Michael Faraday phát hiện.

Khi có dòng điện xoay chiều chạy qua cuộn dây sơ cấp, nó sẽ tạo ra một từ trường biến thiên trong lõi thép. Từ trường biến thiên này móc vòng qua cuộn dây thứ cấp và cảm ứng trong cuộn thứ cấp một sức điện động xoay chiều.

• Tăng áp: Nếu số vòng dây của cuộn thứ cấp (N2) lớn hơn số vòng dây của cuộn sơ cấp (N1), điện áp ở cuộn thứ cấp (U2) sẽ lớn hơn điện áp ở cuộn sơ cấp (U1).
• Hạ áp: Ngược lại, nếu N2 < N1, thì U2 < U1.

Tỷ số biến áp (k) được xác định bởi:
k = U1/U2 ≈ N1/N2 ≈ I2/I1
Trong đó:

• U1, U2: Điện áp sơ cấp và thứ cấp
• N1, N2: Số vòng dây sơ cấp và thứ cấp
• I1, I2: Dòng điện sơ cấp và thứ cấp

Quá trình này diễn ra liên tục khi có dòng điện xoay chiều đi qua. Sự khác biệt chính của máy biến áp khô nằm ở môi trường cách điện và phương pháp làm mát, chứ không phải ở nguyên lý cảm ứng điện từ cơ bản.

“Nguyên lý cảm ứng điện từ là nền tảng không đổi cho mọi loại máy biến áp. Với máy biến áp khô, sự ưu việt nằm ở cách chúng ta đảm bảo an toàn và độ tin cậy cho quá trình cảm ứng đó mà không cần đến dầu.” Ông Trần Minh Quang, Chuyên gia Kỹ thuật Điện tại Bình Dương, chia sẻ.

Quy trình hoạt động cụ thể của máy biến áp khô

Hãy hình dung quy trình máy biến áp khô hoạt động ra sao qua các bước sau:

1. Kết nối nguồn: Dòng điện xoay chiều từ lưới điện (hoặc nguồn phát) được đưa vào hai đầu cuộn dây sơ cấp.
2. Tạo từ trường: Dòng điện này sinh ra một từ thông biến thiên trong lõi thép. Lõi thép dẫn từ tốt sẽ tập trung và hướng từ thông này đi qua các cuộn dây.
3. Cảm ứng điện từ: Từ thông biến thiên xuyên qua các vòng dây của cuộn thứ cấp, gây ra một sức điện động cảm ứng (điện áp) trên cuộn thứ cấp. Tần số của điện áp cảm ứng này bằng tần số của điện áp nguồn.
4. Cung cấp cho tải: Điện áp đã được biến đổi ở cuộn thứ cấp được đưa ra để cung cấp cho các thiết bị tiêu thụ điện.

Trong suốt quá trình này, máy biến áp khô sẽ sinh nhiệt do tổn hao đồng (trong cuộn dây) và tổn hao sắt (trong lõi thép). Hệ thống làm mát (thường là làm mát tự nhiên bằng không khí – AN, hoặc làm mát cưỡng bức bằng quạt – AF) sẽ giúp tản nhiệt, duy trì nhiệt độ hoạt động an toàn cho máy. Điều này tương tự như các loại máy biến áp khác, nhưng việc không có dầu giúp quá trình tản nhiệt và các yêu cầu về an toàn phòng cháy chữa cháy trở nên đơn giản hơn.

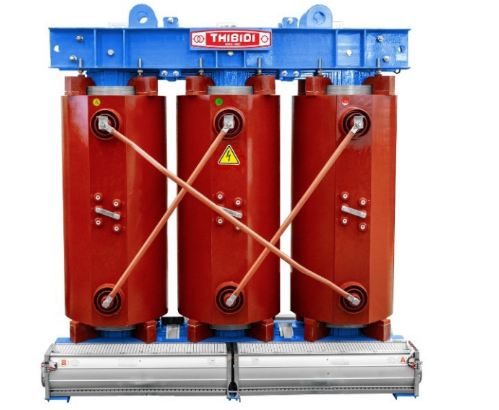

Máy biến áp khô được bán phổ biến trên thị trường.

Các yếu tố ảnh hưởng đến hiệu suất hoạt động của máy biến áp khô

Hiệu suất máy biến áp khô hoạt động ra sao phụ thuộc vào nhiều yếu tố:

• Chất lượng vật liệu: Lõi thép có tổn hao thấp, dây quấn có điện trở suất nhỏ, vật liệu cách điện chịu nhiệt tốt và có độ bền điện cao.
• Thiết kế tối ưu: Tính toán chính xác số vòng dây, tiết diện dây, kích thước lõi thép, và bố trí hệ thống làm mát hiệu quả.
• Chất lượng gia công: Quá trình quấn dây, ghép lõi, đúc epoxy phải đảm bảo độ chính xác và đồng đều.
• Điều kiện vận hành: Nhiệt độ môi trường, độ ẩm, mức độ tải và chế độ bảo trì bảo dưỡng.

Các nhà sản xuất uy tín như HBT, MBT luôn chú trọng đầu tư vào nghiên cứu và phát triển để tối ưu hóa các yếu tố này, mang đến những sản phẩm máy biến áp khô có hiệu suất cao và tuổi thọ bền bỉ.

Ưu điểm vượt trội khi hiểu cách thức hoạt động của máy biến áp khô

Khi đã nắm vững máy biến áp khô hoạt động ra sao, bạn sẽ dễ dàng nhận ra những ưu điểm nổi bật của loại máy này:

• An toàn cháy nổ cao: Máy biến áp khô không sử dụng dầu cách điện, giúp loại bỏ nguy cơ rò rỉ dầu và cháy nổ. Vật liệu cách điện rắn thường là loại tự dập tắt hoặc khó cháy, mang lại độ an toàn vượt trội.

• Thân thiện với môi trường: Không có nguy cơ ô nhiễm từ rò rỉ dầu như máy biến áp dầu. Bên cạnh đó, máy biến áp khô dễ dàng tái chế khi hết tuổi thọ.

• Bảo trì thấp: Không cần phải kiểm tra mức dầu hay thay dầu định kỳ như máy biến áp dầu. Công tác bảo trì chủ yếu chỉ cần làm sạch bụi bẩn.

• Lắp đặt linh hoạt: Máy có thể được lắp đặt gần trung tâm phụ tải, trong nhà, tầng hầm và những khu vực yêu cầu cao về an toàn phòng cháy chữa cháy mà không cần biện pháp phòng ngừa phức tạp như máy biến áp dầu.

• Kích thước nhỏ gọn, trọng lượng nhẹ: Trong một số trường hợp, máy biến áp khô có kích thước và trọng lượng nhẹ hơn máy biến áp dầu cùng công suất.

• Khả năng chịu quá tải ngắn hạn tốt: Đây là đặc tính quan trọng giúp máy biến áp khô hoạt động ổn định trong các tình huống quá tải tạm thời.

Những ưu điểm này làm cho máy biến áp khô trở thành lựa chọn lý tưởng cho các công trình dân dụng, tòa nhà cao tầng, bệnh viện, sân bay, tàu điện ngầm, giàn khoan dầu khí và các khu vực yêu cầu an toàn cao. Việc hiểu rõ các loại máy biến áp, bao gồm cả việc máy biến áp đo lường ưu nhược điểm như thế nào, sẽ giúp người dùng có cái nhìn tổng thể hơn khi lựa chọn thiết bị phù hợp.

So sánh nhanh: máy biến áp khô và máy biến áp dầu hoạt động khác nhau như thế nào?

Mặc dù cùng dựa trên nguyên lý cảm ứng điện từ, sự khác biệt về môi trường cách điện dẫn đến những điểm khác nhau trong cách chúng hoạt động và được ứng dụng:

Quyết định lựa chọn giữa máy biến áp khô và máy biến áp dầu phụ thuộc vào nhiều yếu tố như công suất, môi trường lắp đặt, yêu cầu an toàn và ngân sách. Khi cân nhắc, nhiều người cũng tìm hiểu về máy biến áp dầu kinh nghiệm chọn mua để có sự so sánh toàn diện nhất.

Kết luận

Hy vọng qua bài viết này, bạn đã có cái nhìn chi tiết và rõ ràng về máy biến áp khô hoạt động ra sao. Từ cấu tạo phức tạp bên trong đến nguyên lý cảm ứng điện từ đơn giản nhưng mạnh mẽ, máy biến áp khô đã chứng minh được vai trò không thể thiếu trong hệ thống phân phối điện hiện đại. Sự an toàn, thân thiện với môi trường và yêu cầu bảo trì thấp là những yếu tố then chốt khiến máy biến áp khô ngày càng được ưa chuộng, đặc biệt là các sản phẩm từ những thương hiệu uy tín như Thibidi, Shihlin, MBT, và HBT.

Nếu bạn cần tư vấn thêm về việc lựa chọn, lắp đặt hay vận hành máy biến áp khô, đừng ngần ngại liên hệ với đội ngũ chuyên gia của “Máy Biến Áp”. Chúng tôi luôn sẵn sàng hỗ trợ bạn!

FAQ – Câu hỏi thường gặp

1. Câu hỏi: Nguyên lý hoạt động chính của máy biến áp khô là gì?
   Trả lời: Máy biến áp khô hoạt động dựa trên nguyên lý cảm ứng điện từ. Dòng điện xoay chiều ở cuộn sơ cấp tạo ra từ trường biến thiên, cảm ứng một sức điện động xoay chiều ở cuộn thứ cấp, từ đó biến đổi điện áp.
2. Câu hỏi: Máy biến áp khô có cần dầu để hoạt động không?
   Trả lời: Không, máy biến áp khô không sử dụng dầu. Chúng sử dụng không khí, nhựa epoxy hoặc vật liệu rắn khác để cách điện và làm mát, đó là điểm khác biệt chính so với máy biến áp dầu.
3. Câu hỏi: Tại sao máy biến áp khô lại an toàn hơn máy biến áp dầu?
   Trả lời: Do không sử dụng dầu dễ cháy, máy biến áp khô loại bỏ nguy cơ cháy nổ liên quan đến dầu. Vật liệu cách điện rắn của chúng thường có khả năng tự dập tắt lửa hoặc chống cháy lan tốt.
4. Câu hỏi: Máy biến áp khô có sinh nhiệt khi hoạt động không và làm mát như thế nào?
   Trả lời: Có, máy biến áp khô sinh nhiệt do tổn hao năng lượng. Chúng được làm mát chủ yếu bằng đối lưu không khí tự nhiên (AN) qua các khe hở thiết kế sẵn, hoặc bằng quạt cưỡng bức (AF) đối với các máy công suất lớn hơn.
5. Câu hỏi: Cuộn dây của máy biến áp khô thường được làm bằng gì?
   Trả lời: Cuộn dây của máy biến áp khô thường được làm bằng đồng hoặc nhôm. Chúng được đúc trong nhựa epoxy hoặc các vật liệu cách điện rắn khác để đảm bảo độ bền cơ học và khả năng cách điện.
6. Câu hỏi: Máy biến áp khô có thể hoạt động trong môi trường ẩm ướt không?
   Trả lời: Máy biến áp khô, đặc biệt là loại đúc epoxy, có khả năng chống ẩm tốt. Tuy nhiên, cần tuân thủ các khuyến nghị của nhà sản xuất về điều kiện môi trường lắp đặt để đảm bảo hoạt động tối ưu và tuổi thọ.
7. Câu hỏi: Liệu việc hiểu “máy biến áp khô hoạt động ra sao” có giúp tôi chọn đúng loại máy?
   Trả lời: Chắc chắn rồi. Hiểu rõ nguyên lý hoạt động, cấu tạo và các yếu tố ảnh hưởng giúp bạn nhận biết được ưu nhược điểm, từ đó đưa ra quyết định chọn mua máy biến áp khô phù hợp với nhu cầu cụ thể và điều kiện vận hành.
