Việc thi công đúng chuẩn máy biến áp khô để hệ thống có thể vận hành an toàn vốn đã trở thành nhu cầu cấp thiết đối với các hệ thống điện, bên cạnh việc tối ưu hóa hiệu suất và kéo dài tuổi thọ cho thiết bị. Trong bối cảnh nhu cầu sử dụng điện ngày càng tăng, máy biến áp khô với nhiều ưu điểm vượt trội như an toàn cháy nổ, thân thiện môi trường và ít cần bảo dưỡng đang trở thành lựa chọn hàng đầu cho nhiều công trình từ dân dụng đến công nghiệp. Tuy nhiên, để phát huy tối đa những lợi thế này, quy trình lắp đặt cần được thực hiện một cách cẩn trọng và chính xác. Tại “Máy Biến Áp”, chúng tôi hiểu rằng việc cung cấp thông tin chi tiết và đáng tin cậy về lắp đặt máy biến áp khô là vô cùng cần thiết, đặc biệt đối với các sản phẩm từ những thương hiệu uy tín như Thibidi, Shihlin, MBT, HBT. Bài viết này sẽ cung cấp một hướng dẫn toàn diện, giúp bạn nắm vững các bước và những lưu ý quan trọng để thi công đúng chuẩn máy biến áp khô, đảm bảo hệ thống điện của bạn hoạt động ổn định và hiệu quả. Đối với những ai đang cân nhắc các lựa chọn khác, việc tìm hiểu về máy biến áp dầu kinh nghiệm chọn mua cũng có thể cung cấp thêm góc nhìn hữu ích trước khi đưa ra quyết định cuối cùng.
1. Tại sao cần chú trọng đến việc lắp đặt máy biến áp khô?
Lắp đặt máy biến áp khô không đơn thuần là đặt thiết bị vào vị trí và kết nối dây. Một quy trình lắp đặt chuẩn mực mang lại nhiều lợi ích thiết thực:
- An toàn tuyệt đối: Giảm thiểu nguy cơ sự cố điện, chập cháy, đảm bảo an toàn cho con người và tài sản xung quanh. Máy biến áp khô vốn đã an toàn hơn máy biến áp dầu, nhưng lắp đặt sai cách vẫn có thể gây nguy hiểm.
- Tối ưu hiệu suất: Đảm bảo máy hoạt động đúng công suất thiết kế, giảm tổn thất năng lượng, tiết kiệm chi phí vận hành.
- Kéo dài tuổi thọ thiết bị: Môi trường lắp đặt phù hợp, kết nối chắc chắn giúp máy vận hành bền bỉ, ít hỏng hóc.
- Tuân thủ quy định: Đáp ứng các tiêu chuẩn kỹ thuật điện, quy định PCCC và các yêu cầu pháp lý liên quan.
- Dễ dàng bảo trì, bảo dưỡng: Vị trí lắp đặt thuận tiện giúp việc kiểm tra, bảo trì định kỳ trở nên đơn giản hơn.
Ngược lại, nếu việc Máy Biến áp Khô Lắp đặt đúng Cách không được chú trọng, có thể dẫn đến các hậu quả nghiêm trọng như quá tải, phát nóng cục bộ, suy giảm cách điện, thậm chí là hư hỏng hoàn toàn thiết bị và gây gián đoạn cung cấp điện.
2. Cần chuẩn bị gì trước khi lắp đặt máy biến áp khô?
Công tác chuẩn bị kỹ lưỡng là bước đệm vững chắc cho một quy trình lắp đặt thành công. Dưới đây là những hạng mục không thể bỏ qua:
Khảo sát vị trí lắp đặt
Vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu quả và độ bền của máy biến áp khô. Cần xem xét các yếu tố sau:
- Môi trường: Đảm bảo không gian khô ráo, thoáng mát, sạch sẽ, không có hóa chất ăn mòn hay bụi bẩn công nghiệp quá mức. Nhiệt độ môi trường nên nằm trong giới hạn cho phép của nhà sản xuất.
- Nền móng: Phải bằng phẳng, chắc chắn, chịu được tải trọng của máy. Đối với máy công suất lớn, cần có bệ đỡ hoặc phòng đặt máy chuyên dụng.
- Không gian thông gió: Cần đủ không gian xung quanh máy để không khí lưu thông tự nhiên, giúp tản nhiệt hiệu quả. Tham khảo khuyến cáo của nhà sản xuất về khoảng cách an toàn tối thiểu.
- Lối vào và vận chuyển: Đảm bảo lối đi đủ rộng để vận chuyển máy vào vị trí lắp đặt một cách an toàn.
Chuẩn bị dụng cụ và vật tư
- Dụng cụ chuyên dụng: Máy khoan, cờ lê lực, thiết bị nâng hạ (xe nâng, ba lăng), đồng hồ vạn năng, ampe kìm, megohmmeter (đồng hồ đo điện trở cách điện),…
- Vật tư: Cáp điện phù hợp với công suất máy, đầu cốt, thanh cái đồng, vật tư tiếp địa (cọc, dây), ống luồn dây, phụ kiện lắp đặt (bulong, đai ốc, long đền),…
- Thiết bị bảo hộ lao động (BHLĐ): Găng tay cách điện, giày bảo hộ, mũ bảo hộ, kính mắt, quần áo BHLĐ.
Nhân lực và chuyên môn
Việc lắp đặt máy biến áp khô đòi hỏi đội ngũ kỹ thuật viên có chuyên môn, kinh nghiệm và được đào tạo bài bản về kỹ thuật điện cũng như an toàn điện. Họ phải hiểu rõ cấu tạo, nguyên lý hoạt động của máy biến áp và các tiêu chuẩn lắp đặt hiện hành.
Theo Kỹ sư Nguyễn Tiến Minh – Chuyên gia kỹ thuật điện với 7 năm kinh nghiệm: “Khâu chuẩn bị chiếm đến 50% thành công của việc lắp đặt máy biến áp khô. Một kế hoạch chi tiết và sự chuẩn bị kỹ lưỡng sẽ giảm thiểu rủi ro và tiết kiệm thời gian đáng kể.”
Việc nắm bắt thông tin về các loại máy trên thị trường, ví dụ như thông tin về máy biến áp 1 pha thị trường hiện nay, cũng giúp đội ngũ kỹ thuật có cái nhìn tổng quan hơn, dù cho đối tượng chính là máy biến áp khô 3 pha.
3. Quy trình thi công lắp đặt máy biến áp khô đúng chuẩn
Sau khi hoàn tất công tác chuẩn bị, chúng ta tiến hành lắp đặt theo các bước sau:

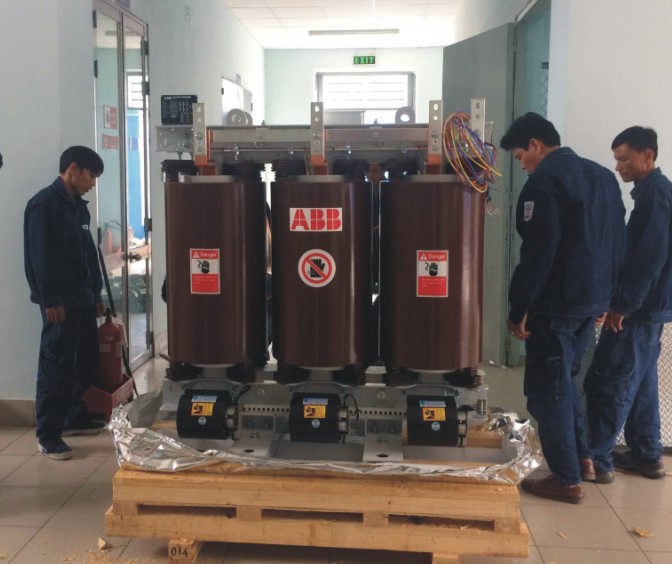

Bước 1: Vận chuyển và định vị máy
- Sử dụng thiết bị nâng hạ phù hợp để di chuyển máy biến áp đến vị trí đã chuẩn bị.
- Thao tác nhẹ nhàng, tránh va đập mạnh có thể làm hỏng cuộn dây hoặc các bộ phận khác của máy.
- Đặt máy vào đúng vị trí trên nền móng, căn chỉnh thăng bằng. Cố định chân máy chắc chắn nếu cần thiết.
Bước 2: Lắp đặt các phụ kiện (nếu có)
Một số máy biến áp khô có thể đi kèm các phụ kiện như quạt làm mát cưỡng bức, bộ điều khiển nhiệt độ, vỏ máy (enclosure).
- Lắp đặt các phụ kiện này theo đúng hướng dẫn của nhà sản xuất.
- Đảm bảo các kết nối điện cho phụ kiện (nếu có) được thực hiện chính xác.
Bước 3: Đấu nối cáp phía cao áp và hạ áp
Đây là công đoạn quan trọng, đòi hỏi sự cẩn thận và chính xác cao.
- Kiểm tra đầu cực: Làm sạch bề mặt tiếp xúc của các đầu cực trên máy biến áp và đầu cốt cáp.
- Đấu nối cáp:
- Sử dụng đầu cốt phù hợp với tiết diện cáp.
- Siết chặt các mối nối bằng cờ lê lực với lực siết theo khuyến cáo của nhà sản xuất. Mối nối lỏng lẻo sẽ gây phát nóng, tia lửa điện và tổn thất năng lượng.
- Đảm bảo đúng thứ tự pha, tránh đấu nhầm pha.
- Cáp điện phải được bố trí gọn gàng, có bán kính uốn cong phù hợp, không gây căng kéo lên đầu cực của máy.
- Đánh dấu cáp: Đánh dấu rõ ràng các pha để dễ nhận biết và bảo trì sau này.
Bước 4: Tiếp địa an toàn
Tiếp địa là yêu cầu bắt buộc để đảm bảo an toàn cho người và thiết bị.
- Nối vỏ máy biến áp với hệ thống tiếp địa của công trình.
- Điểm trung tính của cuộn dây hạ áp (nếu có) cũng cần được nối đất theo đúng tiêu chuẩn kỹ thuật.
- Điện trở nối đất phải đạt giá trị quy định (thường ≤ 4Ω hoặc theo tiêu chuẩn cụ thể của từng dự án).
Bước 5: Kiểm tra và thử nghiệm trước khi vận hành
Trước khi đóng điện cho máy biến áp, cần thực hiện các hạng mục kiểm tra sau:
- Kiểm tra tổng thể: Xem xét lại toàn bộ quá trình lắp đặt, đảm bảo không có sai sót, các mối nối chắc chắn, dụng cụ hoặc vật lạ không còn sót lại trên hoặc gần máy.
- Đo điện trở cách điện: Sử dụng megohmmeter để đo điện trở cách điện giữa các cuộn dây với nhau và giữa từng cuộn dây với vỏ máy. Giá trị đo được phải đạt tiêu chuẩn.
- Đo điện trở một chiều cuộn dây: Kiểm tra tính liên tục và chất lượng mối nối của cuộn dây.
- Kiểm tra tỷ số biến áp: Đảm bảo tỷ số biến đổi điện áp đúng với thông số thiết kế.
- Kiểm tra các thiết bị bảo vệ: Relay, aptomat, cầu chì phải được cài đặt đúng thông số và hoạt động tốt.
Việc hiểu rõ về máy biến áp đo lường nguyên lý hoạt động cũng rất quan trọng, vì các thiết bị đo lường này sẽ được sử dụng để kiểm tra các thông số của máy biến áp sau khi lắp đặt.
4. Lưu ý quan trọng trong quá trình vận hành sau lắp đặt
Sau khi lắp đặt, người dùng cần thực hiện các kiểm tra định kỳ và bảo trì cơ bản:
- Vệ sinh máy định kỳ để tránh bụi bám làm giảm hiệu quả tản nhiệt.
- Theo dõi nhiệt độ vận hành – nếu máy nóng bất thường, cần kiểm tra tải.
- Kiểm tra điểm đấu nối để tránh hiện tượng oxi hóa hoặc lỏng dây.
- Quan sát tiếng ồn và rung động – đây là dấu hiệu nhận biết sớm các bất thường.
Kỹ sư Nguyễn Tiến Minh nhấn mạnh: “An toàn là trên hết. Mọi thao tác đấu nối, tiếp địa đều phải tuân thủ nghiêm ngặt quy trình. Đừng bao giờ bỏ qua các bước kiểm tra an toàn dù là nhỏ nhất.”
Lưu ý quan trọng khi vận hành máy biến áp khô.
5. Các lỗi thường gặp khi lắp đắt máy biến áp khô và cách phòng tránh
| Lỗi Thường Gặp | Nguyên Nhân | Biện Pháp Phòng Tránh |
|---|---|---|
| Mối nối cáp bị lỏng, phát nóng | Siết không đủ lực, bề mặt tiếp xúc không sạch, đầu cốt không phù hợp. | Sử dụng cờ lê lực, làm sạch bề mặt tiếp xúc, chọn đúng loại đầu cốt. Kiểm tra kỹ sau khi siết. |
| Đấu sai thứ tự pha | Nhầm lẫn trong quá trình đấu nối. | Đánh dấu rõ ràng các pha trên cáp và đầu cực. Kiểm tra cẩn thận trước khi đóng điện. |
| Tiếp địa không đạt yêu cầu | Cọc tiếp địa không đủ, dây tiếp địa nhỏ, mối nối tiếp địa không tốt. | Tính toán và thi công hệ thống tiếp địa đúng kỹ thuật, đo kiểm tra điện trở nối đất. |
| Thông gió kém, máy bị quá nhiệt | Không gian lắp đặt chật hẹp, không đảm bảo khoảng cách an toàn, bị che chắn. | Bố trí máy ở nơi thoáng đãng, tuân thủ khoảng cách tối thiểu theo khuyến cáo. Có thể lắp thêm quạt thông gió nếu cần. |
| Hư hỏng do vận chuyển, lắp đặt sai cách | Va đập mạnh, sử dụng thiết bị nâng hạ không phù hợp, thao tác không cẩn thận. | Vận chuyển nhẹ nhàng, sử dụng đúng phương tiện, tuân thủ quy trình lắp đặt của nhà sản xuất. |
| Chọn sai thông số thiết bị bảo vệ | Tính toán sai dòng định mức, dòng sự cố. | Tính toán chính xác và lựa chọn aptomat, relay phù hợp với công suất máy và đặc tính lưới điện. |
Việc hiểu rõ về ưu nhược điểm của các thiết bị liên quan, ví dụ như máy biến áp đo lường ưu nhược điểm, cũng giúp người lắp đặt có cái nhìn toàn diện hơn về hệ thống.
Kết luận
Máy biến áp khô lắp đặt đúng cách là một công việc đòi hỏi sự kết hợp giữa kiến thức chuyên môn, kỹ năng thực hành và ý thức tuân thủ nghiêm ngặt các quy trình an toàn. Từ khâu chuẩn bị, vận chuyển, đấu nối cho đến kiểm tra nghiệm thu, mỗi bước đều đóng vai trò quan trọng trong việc đảm bảo hiệu quả hoạt động và tuổi thọ của thiết bị. Bằng việc tuân thủ những hướng dẫn và lưu ý được chia sẻ trong bài viết này, bạn hoàn toàn có thể tự tin rằng hệ thống máy biến áp khô của mình sẽ được lắp đặt một cách chuyên nghiệp, an toàn và mang lại hiệu quả tối ưu. Nếu bạn có bất kỳ thắc mắc nào hoặc cần tư vấn chuyên sâu về lắp đặt máy biến áp khô từ các thương hiệu Thibidi, Shihlin, MBT, HBT, đừng ngần ngại liên hệ với đội ngũ chuyên gia của “Máy Biến Áp”.
FAQ – Câu hỏi thường gặp
1. Vị trí nào là lý tưởng nhất để lắp đặt máy biến áp khô?
Vị trí lý tưởng là nơi khô ráo, sạch sẽ, thông thoáng, có nền móng vững chắc, nhiệt độ môi trường trong giới hạn cho phép của nhà sản xuất (thường từ -25°C đến +40°C) và đủ không gian để tản nhiệt cũng như bảo trì.
2. Tôi có thể tự lắp đặt máy biến áp khô không?
Không khuyến khích. Việc lắp đặt máy biến áp khô đòi hỏi kiến thức chuyên môn về điện và kinh nghiệm. Nên thuê đơn vị hoặc kỹ thuật viên có chuyên môn để đảm bảo an toàn và kỹ thuật.
3. Cần kiểm tra những gì sau khi máy biến áp khô lắp đặt đúng cách hoàn tất?
Cần kiểm tra tổng thể các mối nối, đo điện trở cách điện, đo điện trở một chiều cuộn dây, kiểm tra tỷ số biến áp, kiểm tra hệ thống tiếp địa và hoạt động của các thiết bị bảo vệ trước khi đóng điện vận hành.
4. Làm thế nào để đảm bảo an toàn khi lắp đặt máy biến áp khô?
Tuân thủ nghiêm ngặt quy trình an toàn điện, sử dụng đầy đủ thiết bị bảo hộ lao động, đảm bảo máy đã được cắt điện hoàn toàn trước khi thao tác, và chỉ những người có chuyên môn mới thực hiện công việc.
5. Máy biến áp khô có thể lắp đặt ngoài trời không?
Có, nhưng cần sử dụng loại máy biến áp khô được thiết kế đặc biệt cho lắp đặt ngoài trời, thường có vỏ tủ (enclosure) với cấp bảo vệ IP phù hợp để chống lại các yếu tố thời tiết như mưa, bụi.
6. Chi phí lắp đặt máy biến áp khô thường chiếm bao nhiêu phần trăm giá trị máy?
Chi phí lắp đặt có thể thay đổi tùy thuộc vào độ phức tạp của công trình, vị trí lắp đặt, công suất máy và các yêu cầu cụ thể khác. Thông thường, chi phí này có thể dao động từ 5% đến 15% giá trị máy, nhưng đây chỉ là ước tính.
7. Những thương hiệu máy biến áp khô nào phổ biến và có quy trình lắp đặt cần lưu ý đặc biệt?
Các thương hiệu như Thibidi, Shihlin, MBT, HBT đều là những tên tuổi uy tín. Mỗi hãng có thể có những khuyến cáo lắp đặt chi tiết trong tài liệu kỹ thuật đi kèm sản phẩm. Điều quan trọng là luôn tuân thủ hướng dẫn của nhà sản xuất cụ thể đó.
