CẤU TẠO MÁY BIẾN ÁP 3 PHA NGÂM DẦU CHI TIẾT TỪ A-Z

Cấu tạo máy biến áp 3 pha ngâm dầu gồm nhiều bộ phận phối hợp với nhau để đảm bảo khả năng truyền tải điện ổn định. Hãy cùng maybienapchinhhang.com tìm hiểu chi tiết để có cái nhìn đầy đủ hơn về thiết bị này.

Máy biến áp 3 pha ngâm dầu là gì?

Đây là thiết bị điện từ tĩnh dùng để biến đổi điện áp xoay chiều 3 pha (tăng hoặc giảm) từ lưới điện quốc gia xuống mức an toàn để nhà xưởng hoặc khu dân cư sử dụng được. Điểm mấu chốt nằm ngay ở tên gọi, toàn bộ ruột máy được ngâm chìm trong dầu chuyên dụng. Lớp dầu này có nhiệm vụ cách điện và làm mát liên tục, giúp máy gánh tải ngày đêm mà không bị cháy.

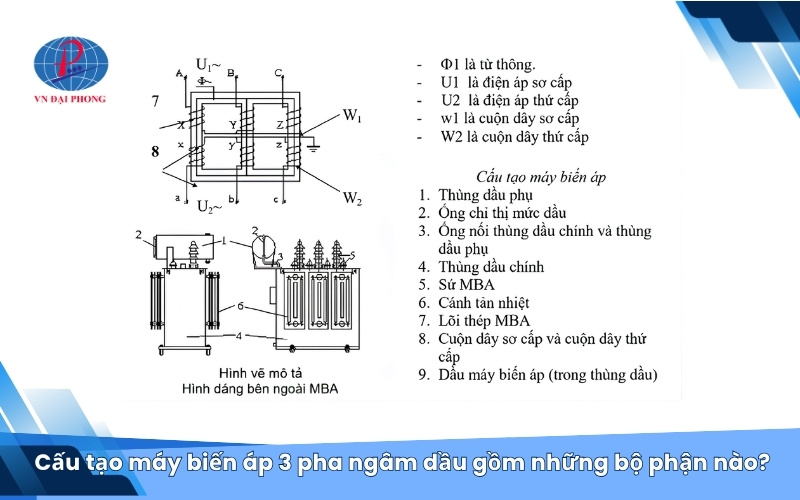

Cấu tạo máy biến áp 3 pha ngâm dầu gồm những bộ phận nào?

Thực chất cấu tạo máy biến áp 3 pha ngâm dầu lại được thiết kế và phân chia rất khoa học. Để dễ hình dung nhất, dân kỹ thuật thường bóc tách máy này thành hai phần cốt lõi: phần ruột máy nằm ngập trong dầu và phần vỏ bọc cùng các phụ kiện bên ngoài.

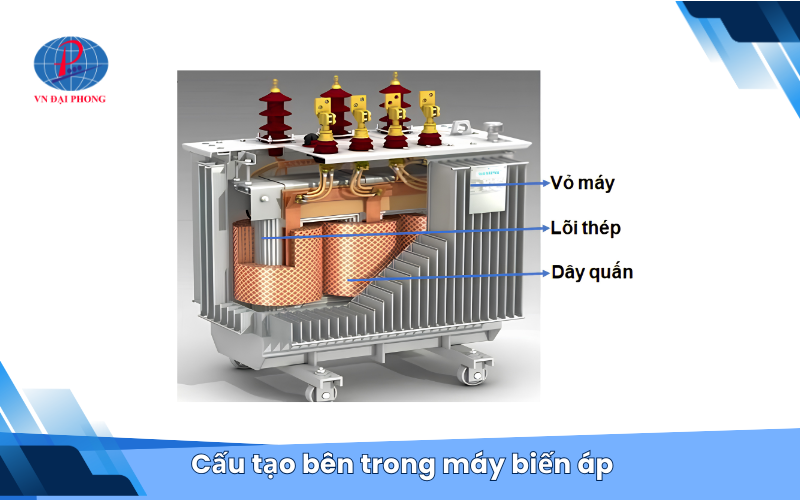

Cấu tạo bên trong máy biến áp

Phần ruột cấu tạo máy biến áp 3 pha ngâm dầu nhìn qua có vẻ đơn giản nhưng lại là khu vực cốt lõi quyết định khả năng chuyển đổi điện áp. Các chi tiết tại đây đều phải sử dụng vật liệu đạt chuẩn để chịu được dòng điện lớn và nhiệt độ cao.

• Lõi thép (Mạch từ): Bộ phận này được ghép lại từ nhiều lá thép kỹ thuật điện cực mỏng và có sơn cách điện. Kiểu thiết kế phân lớp như vậy giúp máy biến áp dẫn từ thông ổn định và giảm hao hụt năng lượng do dòng điện xoáy sinh ra.
• Cuộn dây: Thường được quấn từ đồng nguyên chất hoặc nhôm, chia làm cuộn sơ cấp nhận điện và thứ cấp xuất điện. Mỗi vòng dây đều bọc lớp cách điện cẩn thận để tách biệt hoàn toàn với nhau và với phần lõi thép.

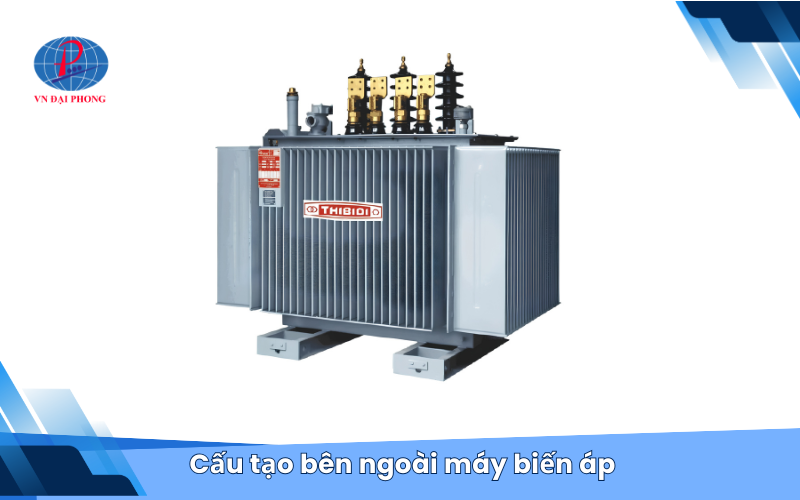

Cấu tạo bên ngoài máy biến áp

Cấu tạo máy biến áp 3 pha ngâm dầu bên ngoài chủ yếu đảm nhận nhiệm vụ bảo vệ an toàn cho hệ thống lõi điện bên trong. Các chi tiết được thiết kế rất dày dặn và tích hợp nhiều phụ kiện hỗ trợ tản nhiệt, phòng chống cháy nổ.

Vỏ máy và cánh tản nhiệt: Phần vỏ làm từ thép tấm hàn kín giúp chịu áp suất và chống mưa nắng tốt. Gắn liền xung quanh là các cánh tản nhiệt, hỗ trợ làm nguội lượng dầu nóng bên trong nhanh hơn khi tiếp xúc với gió trời.

Sứ cách điện: Đây là các trụ gốm nhô lên trên nắp máy làm nhiệm vụ cách ly nguồn điện. Chúng đóng vai trò như ống dẫn an toàn để lôi đầu cáp từ ruột máy ra ngoài và đấu nối trực tiếp với lưới điện.

Bình dầu phụ: Bình thép hình trụ này đặt ở vị trí cao nhất trên thân máy để dự trữ lượng dầu cách điện. Khi máy chạy liên tục sinh nhiệt, dầu bên trong thân nở ra sẽ có khoảng trống tràn lên bình này để tránh làm nứt vỡ vỏ máy.

Van xả và rơle: Van xả nằm dưới đáy chuyên dùng để rút dầu cũ ra khi cần bảo trì. Trong khi đó, rơ le hơi sẽ túc trực theo dõi, nếu phát hiện sự cố sinh bọt khí bất thường trong máy thì nó sẽ tự động ngắt mạch ngay lập tức.

Việc hiểu rõ cấu tạo máy biến áp 3 pha ngâm dầu sẽ giúp quá trình theo dõi và bảo dưỡng thiết bị thực tế diễn ra thuận lợi hơn.

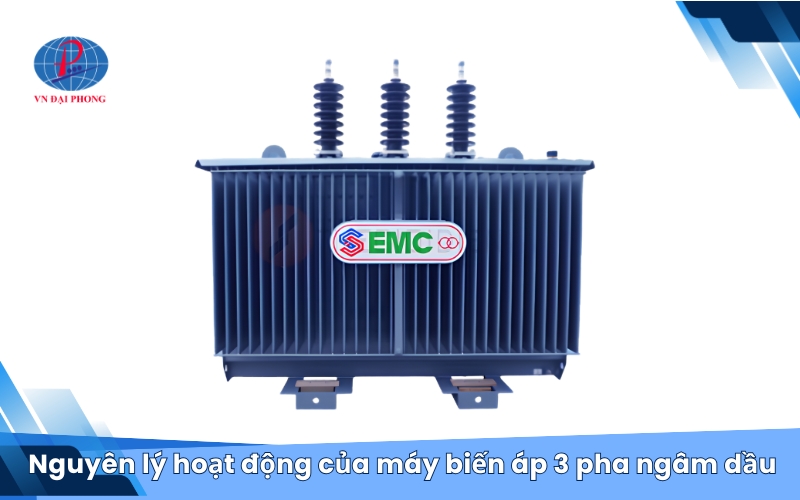

Nguyên lý hoạt động của máy biến áp 3 pha ngâm dầu

Máy biến áp 3 pha ngâm dầu hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi nguồn điện xoay chiều được cấp vào cuộn dây sơ cấp, dòng điện sẽ tạo ra từ thông biến thiên trong lõi thép. Từ thông này truyền sang cuộn dây thứ cấp và cảm ứng ra một điện áp mới.

Giá trị điện áp đầu ra sẽ phụ thuộc vào tỷ lệ số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp. Nếu cuộn thứ cấp có nhiều vòng dây hơn, điện áp sẽ được tăng lên. Ngược lại, nếu số vòng dây ít hơn, điện áp sẽ được hạ xuống.

Trong quá trình vận hành, lõi thép và cuộn dây sẽ phát sinh nhiệt. Dầu máy biến áp có nhiệm vụ hấp thụ lượng nhiệt này và truyền ra thành thùng dầu hoặc các cánh tản nhiệt để làm mát thiết bị.

Đồng thời, dầu còn đóng vai trò cách điện giữa các bộ phận mang điện, giúp máy biến áp hoạt động ổn định, an toàn và kéo dài tuổi thọ sử dụng.

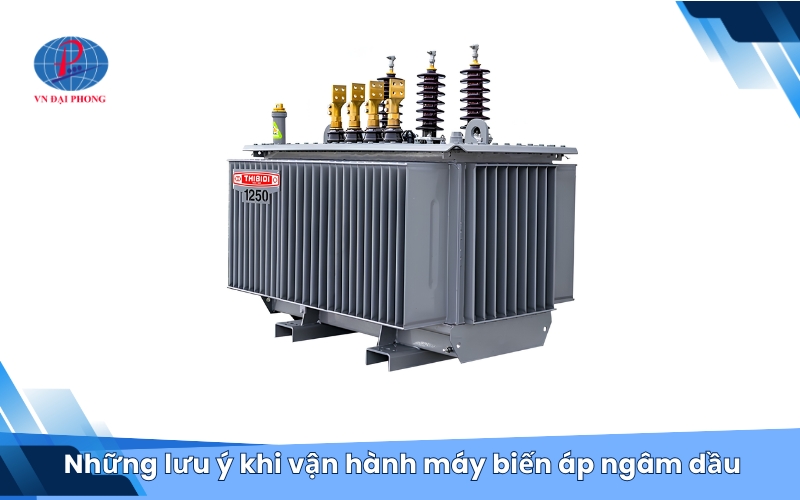

Những lưu ý khi vận hành máy biến áp ngâm dầu

Để máy chạy bền bỉ và ít hỏng vặt, bạn chỉ cần nhớ vài việc cốt lõi sau đây:

• Theo dõi mức dầu: Thường xuyên nhìn vào ống thủy xem có bị hao hụt không, nếu thiếu là phải châm thêm đúng loại dầu ngay.
• Kiểm soát tải trọng: Đừng ép máy chạy quá tải liên tục, việc này sẽ làm dầu sôi và vượt ngưỡng nhiệt độ an toàn.
• Kiểm tra rò rỉ và rỉ sét: Thỉnh thoảng ngó qua các mép gioăng cao su xem có bị rỉ dầu không. Chỗ nào vỏ máy bị xước hay tróc sơn thì nhớ dặm lại ngay để chống mục sét.
