CẤU TẠO MÁY BIẾN ÁP 3 PHA – NGUYÊN LÝ HOẠT ĐỘNG VÀ ỨNG DỤNG

Cấu tạo máy biến áp 3 pha gồm những bộ phận nào và tại sao chúng lại quan trọng? Đây là thiết bị nền tảng giúp biến đổi điện áp hiệu quả trong các nhà máy lớn. Cùng maybienapchinhhang.com tìm hiểu kỹ hơn về cấu trúc, nguyên lý và những đặc điểm cần lưu ý khi vận hành loại thiết bị này.

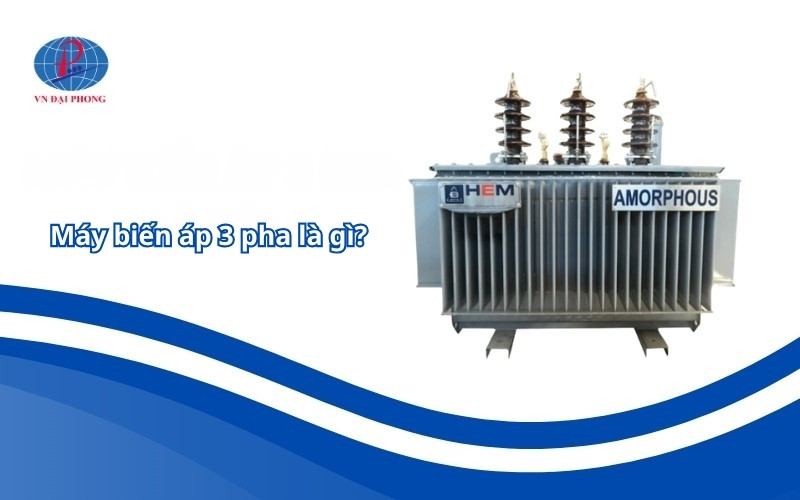

Máy biến áp 3 pha là gì?

Máy biến áp 3 pha là thiết bị điện từ tĩnh, thực hiện chức năng biến đổi điện áp của hệ thống dòng điện xoay chiều 3 pha. Thiết bị này nhận năng lượng điện ở mức điện áp này và chuyển đổi sang mức điện áp khác phù hợp với yêu cầu của phụ tải, nhưng vẫn giữ nguyên tần số của dòng điện.

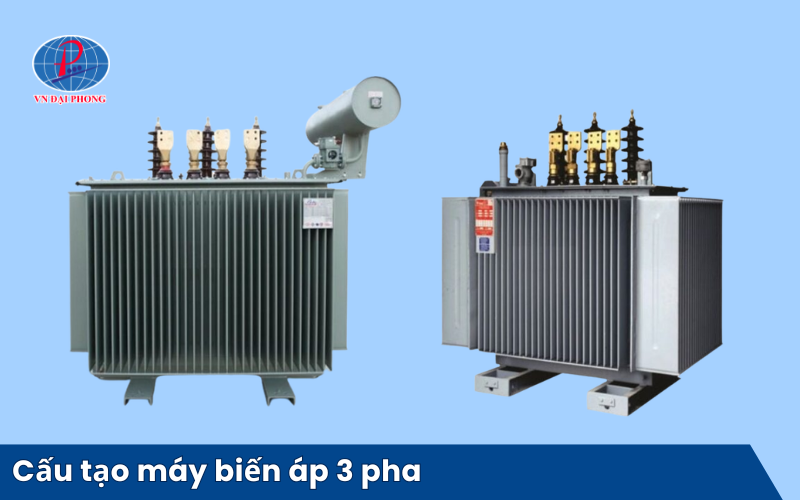

Cấu tạo máy biến áp 3 pha

Kết cấu của thiết bị được thiết kế cực kỳ chặt chẽ từ vật liệu cao cấp để chịu được áp lực dòng tải lớn và nhiệt độ cao trong môi trường công nghiệp. Khối máy hoàn chỉnh được cấu thành từ ba bộ phận cốt lõi sau:

Lõi thép

Lõi thép đóng vai trò là khung xương dẫn từ thông cho toàn bộ hệ thống mạch điện. Bộ phận này không đúc thành một khối đặc mà được ghép lại từ rất nhiều lá thép kỹ thuật điện (thường là thép cán nguội chứa hàm lượng silic cao) có độ dày siêu mỏng, hai mặt tráng lớp sơn cách điện cách ly hoàn toàn. Việc chia nhỏ và ghép lá này giúp triệt tiêu dòng điện xoáy Foucault, từ đó giảm thiểu tối đa hiện tượng phát nhiệt gây hao tổn năng lượng vô ích trong lõi máy.

Dây quấn sơ cấp và thứ cấp

Đây là mạch dẫn điện chính bao gồm các cuộn dây quấn bằng chất liệu đồng hoặc nhôm nguyên chất, bên ngoài bọc sợi cách điện cao cấp. Đối với hệ thống ba pha, máy sẽ có ba cuộn dây quấn sơ cấp nhận dòng vào và ba cuộn dây quấn thứ cấp chuyển dòng ra. Các tập hợp dây quấn này được lồng vào các trụ lõi thép và đấu nối linh hoạt theo sơ đồ hình sao (Y) hoặc hình tam giác ($\Delta$) tùy theo yêu cầu kỹ thuật của nguồn tải.

Vỏ máy và hệ thống làm mát

Vỏ bọc bên ngoài bảo vệ toàn bộ linh kiện ruột máy khỏi va đập cơ học và các tác động từ thời tiết. Tùy theo chủng loại, vỏ máy sẽ đi kèm thùng chứa dầu tản nhiệt với các cánh bằng sắt hàn xung quanh, hoặc tích hợp hệ thống quạt gió cưỡng bức đối với các dòng máy khô. Bộ phận này giúp lượng nhiệt sinh ra từ lõi quấn được giải phóng liên tục ra môi trường, giữ cho máy hoạt động an toàn dưới nhiệt độ cho phép.

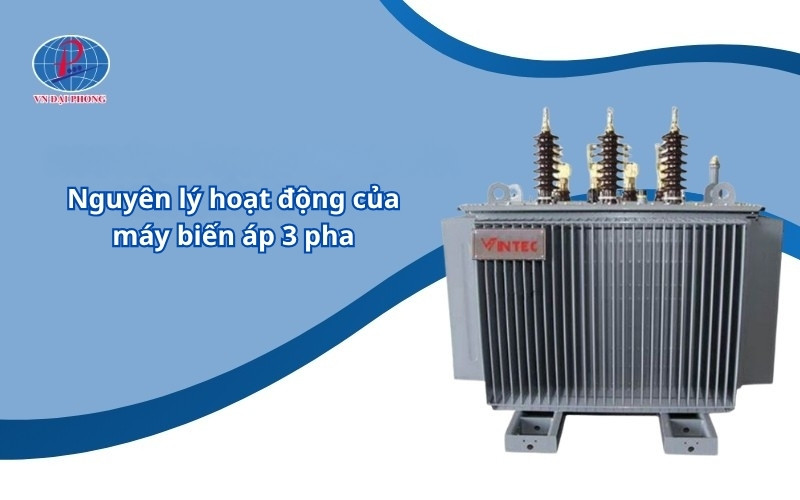

Nguyên lý hoạt động của máy biến áp 3 pha

Để nắm bắt nhanh cách vận hành của máy biến áp 3 pha, bạn có thể theo dõi bảng tổng hợp dưới đây. Bảng này tập trung vào các giai đoạn chuyển hóa năng lượng theo định luật cảm ứng điện từ Faraday:

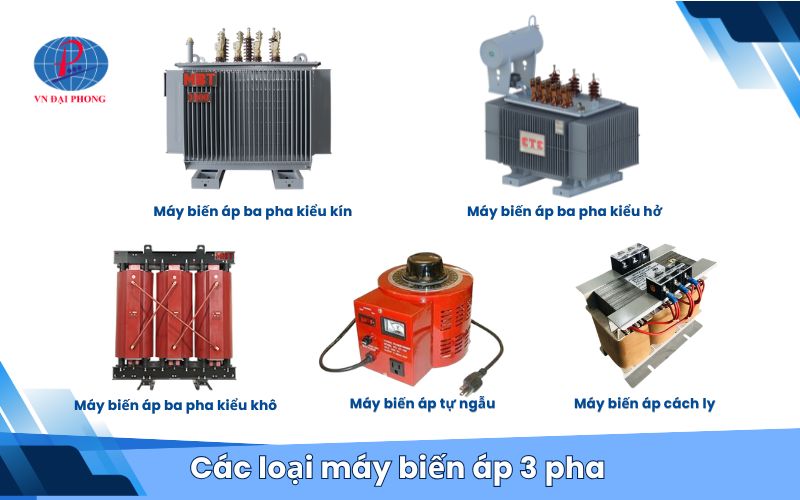

Các loại máy biến áp 3 pha

Trên thị trường, máy biến áp 3 pha được thiết kế với nhiều kiểu dáng và công nghệ khác nhau để thích nghi với môi trường lắp đặt riêng biệt. Dưới đây là ba dòng máy thông dụng nhất:

Máy biến áp ba pha kiểu kín

Đây là dòng máy có kết cấu thùng chứa được hàn kín hoàn toàn, cách ly tuyệt đối với môi trường bên ngoài. Vì dầu cách điện không tiếp xúc trực tiếp với không khí, quá trình oxy hóa được ngăn chặn triệt để. Nhờ đó, dầu giữ được phẩm chất tốt trong thời gian dài, giúp kéo dài chu kỳ bảo dưỡng và tuổi thọ vận hành cho thiết bị.

Máy biến áp ba pha kiểu hở

Khác với dòng máy kín, kiểu máy này được trang bị thêm bình dầu phụ. Bình dầu đóng vai trò là khoang chứa dự phòng, giúp điều hòa sự giãn nở và co lại của dầu khi nhiệt độ thay đổi trong quá trình làm việc. Đây là thiết kế truyền thống, thường thấy ở các trạm biến áp phân phối lâu đời nhờ cấu tạo đơn giản, dễ dàng theo dõi mức dầu.

Máy biến áp ba pha kiểu khô

Khác hẳn với hai dòng ngâm dầu phía trên, máy biến áp khô sử dụng công nghệ đúc nhựa epoxy hiện đại để cách điện cho cuộn dây. Thiết bị được làm mát hoàn toàn bằng đối lưu không khí tự nhiên hoặc quạt gió cưỡng bức. Ưu điểm lớn nhất của dòng này là an toàn tuyệt đối, loại bỏ hoàn toàn nguy cơ rò rỉ hay cháy nổ từ dầu. Chính vì thế, chúng là lựa chọn hàng đầu cho các không gian khép kín như tòa nhà cao tầng, bệnh viện hay trung tâm thương mại.

Các loại máy biến áp ba pha khác

Bên cạnh các dòng máy biến áp phân phối phổ biến, tùy vào yêu cầu kỹ thuật đặc thù của hệ thống mà người vận hành có thể lựa chọn các loại máy biến áp chuyên dụng dưới đây:

• Máy biến áp tự ngẫu: Dòng máy này có cuộn sơ cấp và thứ cấp liên kết điện trực tiếp trên cùng một thân dây. Thiết kế này giúp máy gọn nhẹ và tiết kiệm chi phí hơn. Tuy nhiên, do không có chức năng cách ly, máy thường chỉ ứng dụng trong các hệ thống ổn áp hoặc nơi không yêu cầu khắt khe về tiêu chuẩn cách ly an toàn.
• Máy biến áp cách ly: Đúng như tên gọi, cuộn sơ cấp và thứ cấp được tách biệt hoàn toàn về điện. Cấu trúc này giúp triệt tiêu nguy cơ rò rỉ điện, đảm bảo an toàn tuyệt đối cho người sử dụng và lọc nhiễu sóng hài hiệu quả. Đây là lựa chọn ưu tiên cho các hệ thống đòi hỏi độ chính xác cao như thiết bị y tế, âm thanh chuyên nghiệp hoặc phòng thí nghiệm điện tử.

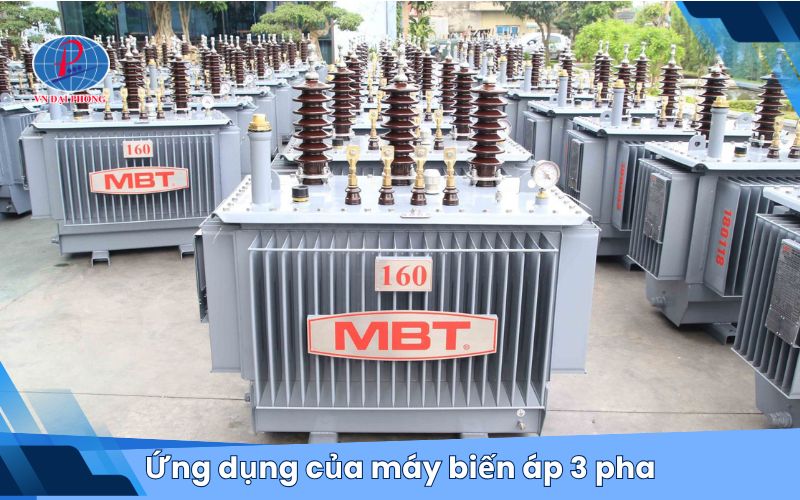

Ứng dụng của máy biến áp 3 pha

Với khả năng truyền tải công suất lớn, máy biến áp 3 pha là thiết bị trọng tâm trong nhiều lĩnh vực:

Mua máy biến áp 3 pha chính hãng uy tín chất lượng ở đâu?

Hiện nay trên thị trường có không ít dòng máy cũ tân trang hoặc máy quấn lại ruột nhôm giả đồng kém chất lượng gây hao tốn điện năng lớn khi không tải. Đến với VN Đại Phong, quý khách hàng hoàn toàn gạt bỏ được nỗi lo đó.

Chúng tôi cam kết phân phối trọn gói các dòng máy biến áp 3 pha chính hãng 100%, đầy đủ giấy tờ kiểm định chất lượng CO-CQ từ các nhà sản xuất hàng đầu. VN Đại Phong luôn hỗ trợ tư vấn đúng nhu cầu tải thực tế để khách hàng chọn đúng mã máy, kèm theo chính sách chiết khấu giá sỉ tốt nhất cho mọi dự án.

Câu hỏi thường gặp

Máy biến áp 3 pha khác gì so với máy biến áp 1 pha?

Máy biến áp 3 pha chuyên dùng cho hệ thống điện công nghiệp và truyền tải lớn, trong khi máy biến áp 1 pha chủ yếu phục vụ các thiết bị điện gia dụng với công suất nhỏ.

Khi nào nên sử dụng máy biến áp 3 pha?

Quý khách nên sử dụng loại máy này khi hệ thống cần cấp điện cho máy móc, động cơ 3 pha hoặc khi nhu cầu công suất tiêu thụ vượt quá khả năng đáp ứng của mạng lưới 1 pha.

Máy biến áp 3 pha có những mức công suất nào?

Thiết bị này rất đa dạng về công suất, từ các loại nhỏ vài chục kVA cho đến các máy biến áp lực lên tới hàng nghìn kVA, đáp ứng linh hoạt từ quy mô xưởng sản xuất nhỏ đến các trạm điện khu vực lớn.

Hiểu rõ cấu tạo máy biến áp 3 pha là cơ sở thực tế giúp các nhà thầu và chủ doanh nghiệp làm chủ hệ thống năng lượng của công trình. Chọn đúng chủng loại tản nhiệt dầu hay nhựa đúc khô không chỉ loại bỏ rủi ro hỏa hoạn nguy hiểm mà còn tối ưu hóa chi phí điện năng tiêu hao hàng tháng. Để nhận được sự hỗ trợ kỹ thuật chuyên sâu và bảng báo giá chiết khấu cạnh tranh nhất, quý khách hãy liên hệ trực tiếp với maybienapchinhhang.com ngay hôm nay.
